标题: 门窗边构造柱与窗套 [打印本页]

作者: 机关兽    时间: 2013-1-14 21:42     标题: 门窗边构造柱与窗套

说明里边:预留门窗洞口两边布置构造柱,窗洞两边布置窗套怎么理解?越来越糊涂了!!!

我的理解是:1、是不是门洞和窗洞的两侧都要布置构造柱,那为什么还要布置窗套,而且给出的窗套尺寸比构造柱要小得多!这不是重合了吗?


2、门洞两侧布置构造柱,窗洞两侧也布置构造柱(构造柱标高为窗顶和窗底)。

3、门洞和窗洞两侧都布置构造柱。

具体的没去施工现场见过,麻烦呀!
作者: 鲁班技术019    时间: 2013-1-14 21:47     标题: 回复 1# 机关兽 的帖子

楼主您好,
您图纸的设计说明中所表示的话语是“预留门窗洞口两边布置构造柱,窗洞两边布置窗套”是吗?
那应该是预留的门和窗的两边均布置构造柱,
然后窗的两边再布置窗套
是不是是说窗边布置构造柱,然后做凸出墙边的窗套
作者: 机关兽    时间: 2013-1-14 21:57     标题: 回复 2# 鲁班技术019 的帖子

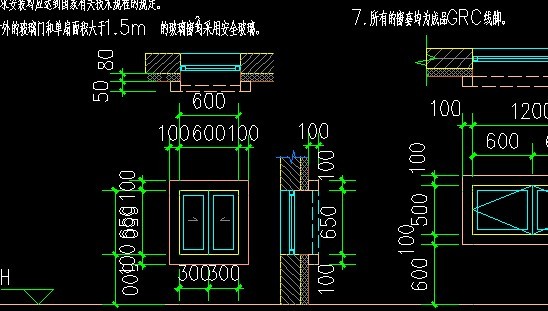

如图所示:

图片附件: 1.jpg (2013-1-14 21:57, 34.79 KB) / 该附件被下载次数 2307
http://bbs.lubanu.com/attachment.php?aid=68102&k=c090b7bb2016c6f03180ef872a2eece0&t=1715913595



图片附件: 2.jpg (2013-1-14 21:57, 42.24 KB) / 该附件被下载次数 2280
http://bbs.lubanu.com/attachment.php?aid=68103&k=4dd8c43d4c822497a331735ff2c6eb1e&t=1715913595



图片附件: 未命名.jpg (2013-1-14 21:57, 52.95 KB) / 该附件被下载次数 2311
http://bbs.lubanu.com/attachment.php?aid=68104&k=61783b23e92386f0e5160e3e61b28f4f&t=1715913595


作者: 鲁班技术019    时间: 2013-1-14 22:04     标题: 回复 3# 机关兽 的帖子

楼主您好,
从最后一张截图上看窗套应该是凸出墙面的
而且上面写的是成品GRC线脚,所以应该是不需要布置,按照成品的单价乘以它的个数来计价的
作者: 机关兽    时间: 2013-1-14 22:08     标题: 回复 4# 鲁班技术019 的帖子

这样呀 ,那太好了 ,可以休息了,哈哈!
