标题: 自己绘制布板区域时，捕捉好像没用 [打印本页]

作者: mutou5218 时间: 2013-1-18 10:34 标题: 自己绘制布板区域时，捕捉好像没用

自己绘制布板区域时，捕捉好像没用

作者: 鲁班技术023 时间: 2013-1-18 10:35 标题: 回复 1# mutou5218 的帖子

楼主你好，你看一下你下面的捕捉点有没有打开，里面的属性有没有都勾上

作者: mutou5218 时间: 2013-1-18 11:34 标题: 我沟上了，画线的时候可以捕捉的

我沟上了，画线的时候可以捕捉的

作者: 鲁班技术026 时间: 2013-1-18 11:36

楼主你好，今天中午没有钢筋的同事值班，你的问题会在上班之后给你回复，你也可以拨打400-920-3000来进行咨询。

作者: 鲁班技术023 时间: 2013-1-18 13:06 标题: 回复 1# mutou5218 的帖子

你好，你如果想绘制板的话，可以先绘制一个辅助线，然后再自由画板就可以了，如果是绘制板筋区域直接绘制就可以

作者: lichengtong 时间: 2013-1-18 14:41 标题: 回复 5# 鲁班技术023 的帖子

陈工你回答的是楼主的问题么？人家要的是绘制板筋区域

作者: 鲁班技术023 时间: 2013-1-18 14:49 标题: 回复 6# lichengtong 的帖子

李工犀利、但是楼主也没说太明白，如果是绘制板的话，需要绘制一条辅助线，如果是绘制板筋区域的话直接绘制就可以了

作者: 钢筋产品工程师MTX 时间: 2013-1-18 14:49 标题: 回复 1# mutou5218 的帖子

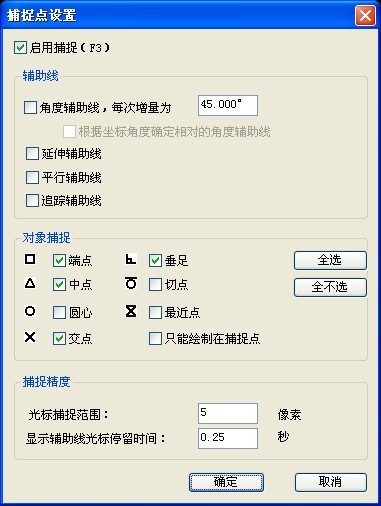

楼主看看下图，注意捕捉点的设置

图片附件: 1.jpg (2013-1-18 14:49, 50.52 KB) / 该附件被下载次数 978
http://bbs.lubanu.com/attachment.php?aid=68253&k=78a9ab3b86116655fc545586f63c7e7c&t=1744817992

图片附件: 2.jpg (2013-1-18 14:49, 46.45 KB) / 该附件被下载次数 972
http://bbs.lubanu.com/attachment.php?aid=68254&k=ff1be5f26df1fb9406c36e2efc1bc41e&t=1744817992

作者: mutou5218 时间: 2013-1-18 16:28 标题: 你画画，最后一点不能捕捉，别的是可以的

你画画，最后一点不能捕捉，别的是可以的

作者: 鲁班技术023 时间: 2013-1-18 16:51 标题: 回复 9# mutou5218 的帖子

你好，你可以先画一个辅助线就可以捕捉到了

作者: 韩吉中 时间: 2013-1-18 18:43

想起来一个调整项，本人眼睛不太好，总研究看清的招数，在捕捉点设置栏中光标捕捉范围条，把5像素改为15，捕捉时的显示标识就放大了很多，也很容易看得清楚了。

作者: lichengtong 时间: 2013-1-18 20:18 标题: 回复 9# mutou5218 的帖子

你的操作有问题最后一点不用捕捉软件会自动闭合的一般情况下如果是规则的区域用矩形区域来画要快得多

作者: 韩吉中 时间: 2013-1-19 23:03

最后的那一点也就是封闭的那一点，完全可以不点，直接右键就自动连成一线了就画完了，如果画板，可以用矩形故意重局部叠画几个板然后再合并或者切割，比自由画线快得多。鲁班软件里边用熟悉了全是窍门。其它软件都一样，各有绝招。
