标题: 关于剪力墙的问题 [打印本页]

作者: lichengtong 时间: 2013-1-29 13:49 标题: 关于剪力墙的问题

请帮我看下基础层墙有哪几个问题要修改计算结果的

附件: 车库.stz (2013-1-29 13:49, 353.24 KB) / 该附件被下载次数 20174
http://bbs.lubanu.com/attachment.php?aid=68722&k=3655ef105f070a9ccfafc133c4b148f0&t=1715534713

作者: 鲁班技术086 时间: 2013-1-29 13:55 标题: 回复 1# lichengtong 的帖子

你好楼主，你具体需要检查哪些问题。

[ 本帖最后由鲁班技术086 于 2013-1-29 14:06 编辑 ]

作者: lichengtong 时间: 2013-1-29 14:15

原来就这样关注啊我想你先看下2轴线的墙为什么没有竖向加强筋

作者: 鲁班技术086 时间: 2013-1-29 14:36 标题: 回复 3# lichengtong 的帖子

李工您好，你先把-1层的墙体删除重新布置，或者可以把基础层的墙体复制到-1层，加强筋就会计算了。

[ 本帖最后由鲁班技术086 于 2013-1-29 14:39 编辑 ]

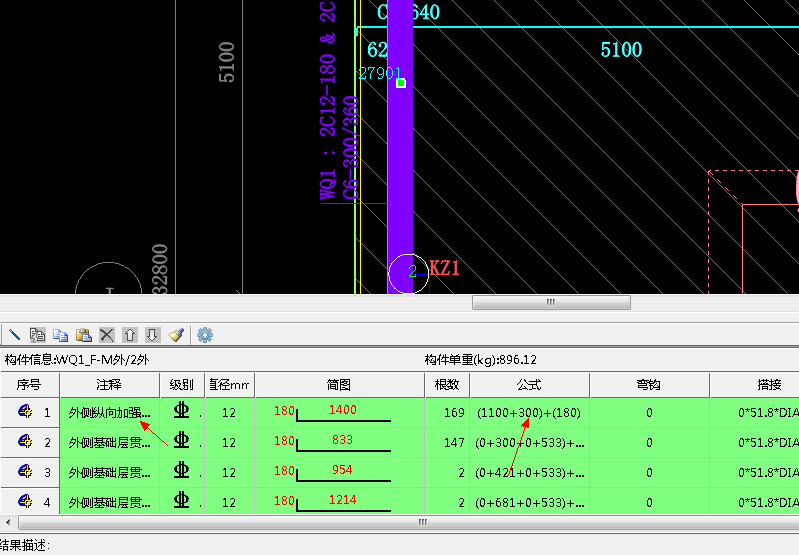

图片附件: 12.bmp (2013-1-29 14:39, 1.69 MB) / 该附件被下载次数 10834
http://bbs.lubanu.com/attachment.php?aid=68726&k=b20ce843162763c179e07eb2bb6d5c75&t=1715534713

作者: lichengtong 时间: 2013-1-29 15:11

那你认为这个计算结果对吗？另外为什么要删了再布置呢？同样的墙为个墙的外墙加强筋不计算？

作者: 鲁班技术086 时间: 2013-1-29 15:18 标题: 回复 5# lichengtong 的帖子

你好，你指计算结果哪里不对？对于你的图纸没有竖向加强筋是因为-1层的那块墙，删除重新布置就会有竖向加强筋，至于你怎么布置的墙我们是不太了解的。

作者: lichengtong 时间: 2013-1-29 15:49 标题: 回复 6# 鲁班技术086 的帖子

就你贴出来的结果你确定正确吗？集水进处有没有下伸到？

作者: 鲁班技术086 时间: 2013-1-29 15:57 标题: 回复 7# lichengtong 的帖子

你好，我们这做的结果正确不正确你尝试下我们说的不就得了。你又不尝试，你就一直说不对，你尝试下如果发现什么问题，我们再帮你解决。

作者: lichengtong 时间: 2013-1-30 09:07 标题: 回复 8# 鲁班技术086 的帖子

我就问为什么那个墙要删了重新布置结果才会正确是不是别的构件也有这样的情况这个加强筋不计算本地检查和云检查能查出来吗？
为什么墙插筋可以读取到集水进尝试而加强筋读不到呢？还要振振有词的说我没尝试？这个问题难道不是问题？你准备怎么解决呢？

作者: 鲁班技术015 时间: 2013-1-30 09:18 标题: 回复 9# lichengtong 的帖子

李工您好，构件底标高读取是不支持读取集水井的，所以剪力墙的加强筋是没法读取集水井的；2轴的剪力墙按照楼上所说就可以计算了，可能是由于之前的布置有什么问题导致的；加强筋不计算检查不出来的，现在还没有这项检查。

作者: lichengtong 时间: 2013-1-30 09:42 标题: 回复 10# 鲁班技术015 的帖子

赵工为什么墙插筋能读取呢？

作者: 鲁班技术015 时间: 2013-1-30 09:53 标题: 回复 11# lichengtong 的帖子

插筋其实可以说是纵筋的一部分，两者一起计算的。

作者: xiaodao520 时间: 2013-1-30 11:01 标题: 回复 11# lichengtong 的帖子

有些问题，最好是研发的来回答比较能解释。
