标题: 离支座处理 [打印本页]

作者: 469888088 时间: 2013-4-13 09:07 标题: 离支座处理

钢柱钢梁支座类型

图片附件: 离支座处理.PNG (2013-4-13 09:07, 64.79 KB) / 该附件被下载次数 2480
http://bbs.lubanu.com/attachment.php?aid=70501&k=d51fe3f454938a09c3166e991053d5bc&t=1716004821

附件: B2梁.dwg (2013-4-13 09:07, 755.03 KB) / 该附件被下载次数 18654
http://bbs.lubanu.com/attachment.php?aid=70502&k=53157e5442cf1b5b4ac5e0253ddb6e8c&t=1716004821

作者: 469888088 时间: 2013-4-13 09:08

有CAD图可供参考

作者: 鲁班技术031 时间: 2013-4-13 10:12 标题: 回复 2# 469888088 的帖子

你好，今天没有钢筋工程师值班，您的问题将在周一给您回复，如果问题比较急，可以拨打400电话：400-920-3000

作者: 鲁班技术023 时间: 2013-4-13 18:46 标题: 回复 1# 469888088 的帖子

您好，您直接把钢柱先转化为框架柱就可以了呀

作者: 469888088 时间: 2013-4-13 20:19

你好。您好像没明白我说的。同一条梁，一端在钢柱边缘焊在钢锚板上边（未进入支座），另一端锚固在钢筋混凝土墙或者柱子里边。这样的话就是一头要进支座，另一头要离支座。

作者: 鲁班技术023 时间: 2013-4-13 20:22 标题: 回复 5# 469888088 的帖子

你好，如果是这样的话，暂时需要修改计算结果的

作者: 469888088 时间: 2013-4-13 20:48

嗯是的，我呢从事过钢筋施工的工程多数为大型建筑。所以接触了工程的大小，类型，用途也比较多一点。有事没事的利用鲁班来研究怎么算方便。在上边这个提议完成以后呢。说实话施工的功能已经基本能够适应现代建筑中任何形式梁的计算，咱用户再加以变通使用就可以在梁研发这块喊暂停了。建议包括“钢筋产品经理X亲阅”的话题。最近建议是一股脑的全给说出来了。真心希望鲁班在完成梁板的功能后，集中经历研发和优化构件法。

--------走累了，喝杯茶，歇歇脚，再度启程。

作者: 469888088 时间: 2013-4-13 20:58 标题: 回复 6# 鲁班技术023 的帖子

你好陈工，我现在遇到一个小问题。特意过来提一下。直行梁中间半支座时。软件在支座识别时有支座。当梁有折梁性质的时候支座识别是半支座处识别不到支座。折梁的合并也似乎不行。帮忙看一下是怎么回事。

作者: 鲁班技术023 时间: 2013-4-13 21:02 标题: 回复 8# 469888088 的帖子

你好、请稍等一下我这边看一下

作者: 鲁班技术023 时间: 2013-4-13 21:04 标题: 回复 8# 469888088 的帖子

您好，我这边是没有出现你所说的问题的，如果是你所说的问题，你可以联系一下在线客服，我帮你看一下

作者: 469888088 时间: 2013-4-13 23:01 标题: 陈工：我在旁边绘出了我说的这些示意图

陈工：我在旁边绘出了我说的这些示意图

图片附件: 捕获.PNG (2013-4-13 23:01, 64.88 KB) / 该附件被下载次数 1932
http://bbs.lubanu.com/attachment.php?aid=70533&k=dfb94e3750f492705db7f6483814b7b0&t=1716004821

作者: 陈德强 时间: 2013-4-14 07:34

引用:

原帖由 469888088 于 2013/4/13 20:48 发表
嗯是的，我呢从事过钢筋施工的工程多数为大型建筑。所以接触了工程的大小，类型，用途也比较多一点。有事没事的利用鲁班来研究怎么算方便。在上边这个提议完成以后呢。说实话施工的功能已经基本能够适应现代建筑中任 ...

现在应该是必须把构件法给弄好的时候了，非常期待，因为鲁班的构件法是别的软件所没法比拟的，是相当好的东西，只是有点小缺陷，完善了，就是第一的

作者: 鲁班技术027 时间: 2013-4-14 12:40 标题: 回复 12# 陈德强的帖子

您好，非常感谢大家对鲁班的支持，软件在逐步完善中。

作者: kris_7 时间: 2013-4-15 13:26 标题: 回复 12# 陈德强的帖子

折梁转换，支座位置无法拖动、修改是个麻烦事，并且转化过程中也不能修改。

作者: 鲁班技术015 时间: 2013-4-15 15:58

水平折梁转化可能有时会因为CAD边线的原因转化为两段梁，这时需要手动重新布置。上面分析的合并不了的原因是正确的，必须端部在一个点上面。

作者: 钢筋产品工程师MTX 时间: 2013-4-15 16:07 标题: 回复 11# 469888088 的帖子

楼主，折梁中间半支座识别支座时，支座要与梁中心线相交的点一定要大于1，你这碰巧是梁中心线与柱角点是同一个点（重合），要读取它为支座，可将柱向右移动1mm（就上图而言），即可读取为支座。

作者: 469888088 时间: 2013-4-24 21:37 标题: 折梁得优化一下

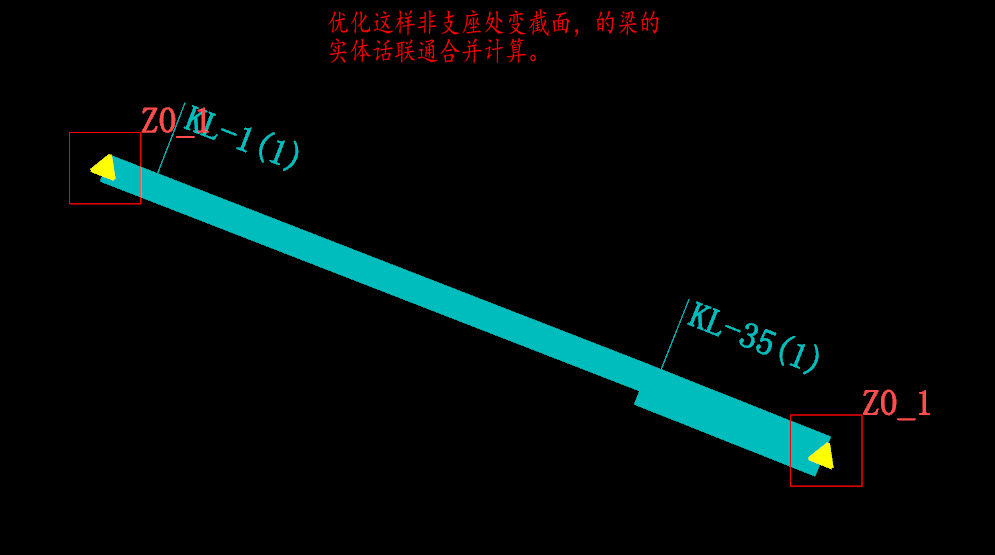

折梁在转化时通常都是无法一次性转化成一条梁，而是一段一段的，之后得用倒角命令合并再平法标注，实在是很麻烦，鲁班是否能够优化一下折梁的识别。另外优化一下直行梁两端点不在一个点上也能合并。为什么这么说：以后再优化非支座处变截面梁的时候，两端的两个中心点肯定不会再一条线上，一个点上，但是绝对要合并，且钢筋拉通计算。要说这两个点不在一个点上，不能合并目前还是牵强的理由。折梁都搞了，接下俩也该弄一弄变截面梁了吧，工程中一跨梁底平面不平的情况很多，宽度不同，高度不同。这也不是个小活！拉通计算，嵌入锚固。等等的节点。另外梁组数优化建议，用户用50%，100%接头率，都要满足：开头料和结尾料的差量要大于等于35d这样的话我们就会选择100%接头率也不会出错了。底筋在支座处断开锚固时，多余的一组钢筋通常我们在料单中划掉。在第一种数量中加上，这种情况是在底筋长度大于定尺时，当底筋为两头直，或者两头弯时，建议直输出一组比较合理的（按定尺或者按节点），当为一头弯钩（底筋长度大于定尺）时输出两组数据，但是下料长度是一组数据。
板筋根据板标高厚度自动断开高低跨板负筋，跨版负筋，支座钢筋，底筋。并给出联通计算高差值如：高差小于（20)时联通计算。增加：板筋随板标高断开调整。这施工可不是预算不搞不行。希望在10.0版本出来前搞定上边的功能。像现在可以适当增加基础梁计算设置，基础梁图形计算功能。筏板图形功能。这个跟—+00以上的板和梁还是有很多共同之处。

作者: 鲁班技术026 时间: 2013-4-24 21:40

楼主您好，
不好意思，今天晚上没有钢筋的工程师值班
您可以拨打400电话
联系方式是：400—920—3000

另外：拥有线上服务的用户将获得优质服务！目前购买线上服务享半价优惠仅需495元，续费云功能可获赠线上服务！
购买地址：http://www.lubansoft.com/iluban/buy/index.htm

作者: 鲁班技术022 时间: 2013-4-25 08:16 标题: 回复 17# 469888088 的帖子

您好，感谢您的支持；目前软件在CAD梁转化方面确实还不够完善，我们会继续努力的；底筋确实可以调头用的，这一点我们会考虑修改的；在板筋的布置时考虑高差值，这一点在后续版本我们也会考虑增加的，谢谢。

作者: 469888088 时间: 2013-4-25 22:05 标题: 喝口酒，抽袋烟，搭着脑袋又睡着了

伙计们加油，火车不要我们推，工作不要老总催。看图摆平它，小菜一碟 aaa图片说明，软件切换到预算版，无支座钢筋编号，在改回施工版，支座筋编号。。。。。

图片附件: Q.PNG (2013-4-25 22:05, 37.81 KB) / 该附件被下载次数 1894
http://bbs.lubanu.com/attachment.php?aid=70934&k=47aec1ee1d57ebdd4a8e9914af86d3b8&t=1716004821

图片附件: H.PNG (2013-4-25 22:05, 36.15 KB) / 该附件被下载次数 1903
http://bbs.lubanu.com/attachment.php?aid=70935&k=111ac266fb2a696f34d992790a3eeb6f&t=1716004821

图片附件: 捕获.PNG (2013-4-25 22:05, 24.12 KB) / 该附件被下载次数 1914
http://bbs.lubanu.com/attachment.php?aid=70936&k=39f66fd424cbbd9913f86faf6286503b&t=1716004821

图片附件: aaa.PNG (2013-4-25 22:05, 137.68 KB) / 该附件被下载次数 1929
http://bbs.lubanu.com/attachment.php?aid=70937&k=0c87574949f2271d61e9f7a8cddd3ba9&t=1716004821

作者: 鲁班技术022 时间: 2013-4-26 08:50 标题: 回复 20# 469888088 的帖子

您好，梁在一跨内进行变截面处理以及悬挑梁的端部处理我们会在后续版本考虑添加，感谢您的支持。

作者: 469888088 时间: 2013-4-27 09:30 标题: 蠕虫运动。摆一摆，挪移挪。进一点，修半天。

感觉钢筋施工版就是个黑涩会的小弟，为其他专业呐喊助威的，预算版图形法还缺啥？，施工版图形法它有啥？靠山山要倒，靠人人要跑，靠自己最好。顶天立地男子汉，不去偷抢不去骗！顾客要求是真言，工作目标第一线。
