作者: LB080887 时间: 2013-4-16 15:08 标题: 线性构件定义的问题

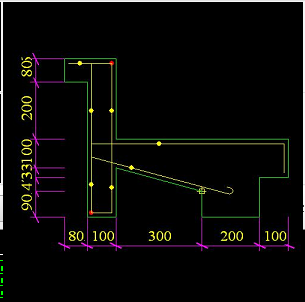

请教高手，云构件库中的构件是怎么画出来的啊，图是我弄的云构件库中的，我自己画时，钢筋类型怎么不可以定义成线性主筋？有没有这方面的视频地址，请发给我，谢谢！！

图片附件: 线性构件定义.png (2013-4-16 15:08, 31.67 KB) / 该附件被下载次数 1935
http://bbs.lubanu.com/attachment.php?aid=70576&k=d8828d9305be44ad0963fc15f683e75e&t=1747466121

图片附件: 线性构件.png (2013-4-16 15:08, 10.59 KB) / 该附件被下载次数 1891
http://bbs.lubanu.com/attachment.php?aid=70577&k=8df41b0704a3986a593dcb7c4e3f4f14&t=1747466121

作者: 鲁班技术080 时间: 2013-4-16 15:32 标题: 回复 1# LB080887 的帖子

楼主您好，您是需要在自己绘制钢筋，其名称为线性主筋吗？

图片附件: 线性构件.jpg (2013-4-16 15:33, 36.18 KB) / 该附件被下载次数 1921
http://bbs.lubanu.com/attachment.php?aid=70579&k=a2a4ed905c6aae935cee714d9b09f867&t=1747466121

作者: LB080887 时间: 2013-4-16 15:45 标题: 回复 2# 鲁班技术080 的帖子

不是，我是看云构件库里对于图中画红圈的钢筋是这么定义的，请问这类钢筋怎么画？弯折处、端部都没有纵筋的啊

图片附件: 线性构件1.png (2013-4-16 15:45, 3.67 KB) / 该附件被下载次数 1883
http://bbs.lubanu.com/attachment.php?aid=70580&k=eb2b4f6160151d5e656907d8f95ce440&t=1747466121

作者: 鲁班技术022 时间: 2013-4-16 16:07

您好，在自定义线性构件中勾选快速自定义，就可以绘制的。

作者: LB080887 时间: 2013-4-16 16:22 标题: 回复 4# 鲁班技术022 的帖子

谢谢，已解决

作者: LB080887 时间: 2013-4-20 16:47 标题: 回复 4# 鲁班技术022 的帖子

你好，对于图中C8-200的钢筋该怎么布置啊，纵筋布置又不支持这种格式，那是不是需要按照间距把根数算出来再画上去呢？

图片附件: 节点1.png (2013-4-20 16:47, 13.39 KB) / 该附件被下载次数 1877
http://bbs.lubanu.com/attachment.php?aid=70747&k=1e71d420fe4d61a217c42e7bfcf924ed&t=1747466121

作者: 鲁班技术023 时间: 2013-4-20 16:53 标题: 回复 6# LB080887 的帖子

你好，需要自己把根数计算出来，然后画上去的

作者: LB080887 时间: 2013-4-20 17:00 标题: 回复 7# 鲁班技术023 的帖子

还有个问题，我在线性构件快速自定义时，点击CAD提取，出现图中的情况，是怎么回事？图形是封闭的啊

图片附件: 快速自定义.png (2013-4-20 17:00, 3.28 KB) / 该附件被下载次数 1883
http://bbs.lubanu.com/attachment.php?aid=70748&k=189ca5316efe2496858f9df3c66db10f&t=1747466121

图片附件: 没有找到封闭区域.png (2013-4-20 17:00, 3.23 KB) / 该附件被下载次数 1914
http://bbs.lubanu.com/attachment.php?aid=70749&k=ab18d57fd8bc2c0536635c750a85d524&t=1747466121

作者: 鲁班技术023 时间: 2013-4-20 17:09 标题: 回复 8# LB080887 的帖子

你好，出现第一种截图，你关闭软件重新打开就可以了，出现第二个截图，你把CAD图纸的线条自己封闭一下就可以了
