标题: 意见征求（有关搭接方式、垫铁设置） [打印本页]
作者: 钢筋产品工程师N 时间: 2013-5-28 14:51 标题: 意见征求（有关搭接方式、垫铁设置）
各位同行：
为使鲁班软件能更好的跟图集规范紧密结合，现把搭接设置、垫铁设置做以下处理!特此征求下各位意见，是否觉得合理！
一 搭接设置修改
1. 根据04G101-3 P27 右侧注3：当受拉钢筋直径＞28mm时，不宜采用绑扎搭接！原软件定义规格25（不包含25）以下为绑扎接头，
现修改为规格30（不包含30）以下为绑扎接头，与规范保持一致，更合理。
2. 根据11G101-3 P56 右下角注4：当受拉钢筋直径＞25mm时，不宜采用绑扎搭接！原软件定义规格25（不包含25）以下为绑扎接头，
现修改为规格28（不包含28）以下为绑扎接头，与规范保持一致，更合理。
二 垫铁设置修改
默认计算垫铁，是否更合理？部分定额要求须计算垫铁，此要求是否广泛？（软件现版本为默认不计算）
图片附件: 1.bmp (2013-5-28 15:03, 1.81 MB) / 该附件被下载次数 13966
http://bbs.lubanu.com/attachment.php?aid=71647&k=0eecd6b8596b40926210990b800e41bf&t=1747876600
图片附件: 2.jpg (2013-5-28 15:03, 1.26 MB) / 该附件被下载次数 780
http://bbs.lubanu.com/attachment.php?aid=71648&k=fb9d8302d3b1102821e4444195043c32&t=1747876600
作者: flyqiu5218 时间: 2013-5-28 15:14
这个明确的规定哪些套筒，哪些搭接，并没有多少意义
怎样让用户能更加简洁的设置才是重点，现在的设置看似很细，但有点繁琐
搞过工地结算的，会明白，到底施工时是哪些用的套筒哪些用的绑扎还有电渣压力焊，书本规范是一码事，要准确的结算是另一码事
作者: zjdywufuqiang 时间: 2013-5-28 15:26

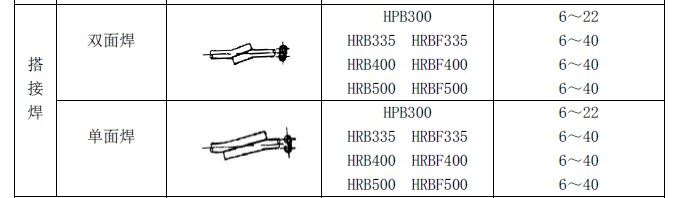

接头并不是光是看那图集上所说的，还得结合钢筋焊接规范和机械焊接规范中的钢筋连接中的适用范围。
[ 本帖最后由 zjdywufuqiang 于 2013-5-28 15:33 编辑 ]
图片附件: 钢筋焊接.jpg (2013-5-28 15:26, 67.4 KB) / 该附件被下载次数 3632
http://bbs.lubanu.com/attachment.php?aid=71650&k=9a0d2eef965822f84eb419c6fc7ba896&t=1747876600
图片附件: 钢筋焊接1.jpg (2013-5-28 15:31, 32.9 KB) / 该附件被下载次数 3662
http://bbs.lubanu.com/attachment.php?aid=71651&k=8a66ffabdecaef55f99f189c6dac7784&t=1747876600
图片附件: 钢筋焊接2.jpg (2013-5-28 15:33, 29.32 KB) / 该附件被下载次数 3631
http://bbs.lubanu.com/attachment.php?aid=71652&k=f95ca3c1de3fb78622d890f5741db029&t=1747876600
作者: 闽南核算部 时间: 2013-5-28 16:11

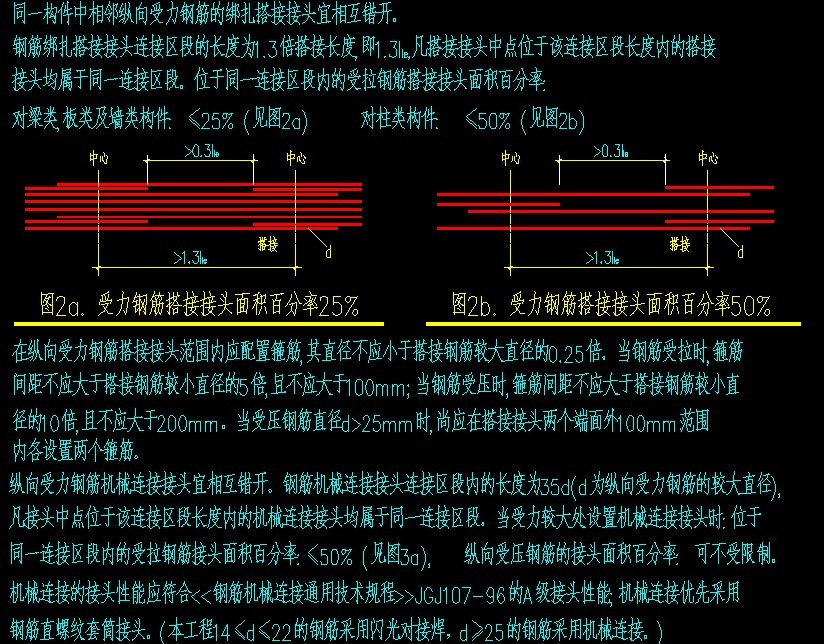

我这边是这样的：《一》纵向钢筋接头率分两种：1） 构造柱是≤100%绑扎搭接Ll=1.2Iad；2 ） 其它是≤50%钢筋直径≤14用绑扎搭接=1.4倍，钢筋直径≥16用机械连接或焊接接头。《二》横向钢筋接头率≤25%（对梁类,板类及墙类构件）
作者: 钢筋产品工程师N 时间: 2013-5-28 16:16
谢谢楼上几位的建议，请各位一个对量的状态看待此问题，这个默认值仅仅针对预算，下料是会根据施工要求规范及现场来的！
作者: lichengtong 时间: 2013-5-28 16:32
明工 对于搭接设置个人认为没必要去改 你见过有几个抗震结构25用搭接的 先不说设计 就算施工的会用吗？
垫铁应该默认计算
柱墙读取基础是不是应该默认为复合基础呢
自定义构件时如果不是一级钢筋能不能默认为没有弯勾
工程设置是不是应该默认为向上取整
大势所趋 是不是应该把计算规则默认为11G
箍筋属性对于柱箍筋是不是应该默认为几乘几标法
还有好多 以前大家都提过的 能不能改改
作者: 闽南核算部 时间: 2013-5-28 16:43
图片附件: 图片1.jpg (2013-5-28 16:43, 168.81 KB) / 该附件被下载次数 627
http://bbs.lubanu.com/attachment.php?aid=71660&k=2c984276fff9a4915db8926d5e6e86f9&t=1747876600
作者: 闽南核算部 时间: 2013-5-28 16:47
图片附件: 图片2.jpg (2013-5-28 16:47, 225.98 KB) / 该附件被下载次数 617
http://bbs.lubanu.com/attachment.php?aid=71661&k=98001536a43028f7a2b8a4ccdd4f8db5&t=1747876600
作者: hly95900 时间: 2013-5-28 17:02 标题: 呵呵。11G的独立基础弯折长到现在都没改过来，还能说啥！
呵呵。11G的独立基础弯折长到现在都没改过来，还能说啥！
作者: cgc2012 时间: 2013-5-29 14:39
把梁上部筋在中间1/3处搭接设置成默认，把搭接区箍筋加密设置成默认；
把梁底筋长度超过定尺长度需要搭接加密的箍筋也做进去；
把梁下部筋连续跨净长+锚固小于定尺长度时连续设置成默认；
把那带抗扭腰筋的次梁底筋按锚固长度计算也加进去；
把带二排筋的基础梁的计算错误纠正了；
作者: 钢筋产品工程师N 时间: 2013-5-30 08:53
希望各位把自己的想法跟意见都提出来，不要只当一个过路者哦！！！
作者: lichengtong 时间: 2013-5-30 09:06
现在的论坛 20个路过的有一个回复就不错了
作者: xiaoliu7756 时间: 2013-5-30 11:13 标题: 回复 11# 钢筋产品工程师N 的帖子
1.连梁腰筋锚入剪力墙默认为lle改为图集规范“同连梁纵筋，MAX(600，LAE)
2.当连梁不设置腰筋时，剪力墙钢筋通过连梁。希望改正
3.03g101中约束边缘构件和构造边缘构件纵筋为搭接时，搭接错开距离为500，软件为0.3lle。希望改正
作者: baiyong 时间: 2013-6-3 19:05
有时间吧柱子钢筋三维弄一弄吧 斜柱斜墙这些基本的功能搞一搞 再把钢筋土建100%互导正好吧 先把大面的弄好再弄里面的吧
作者: 无以伦比 时间: 2013-6-3 20:02
引用:
原帖由 lichengtong 于 2013-5-30 09:06 发表
现在的论坛 20个路过的有一个回复就不错了
作者: 韩吉中 时间: 2013-6-5 09:18
我来说两句
鲁班能够这样真心实意的征求用户们的意见和建议，实为少见，可喜的进步值得我们欣喜若狂，下面我来说两句：
一，构造柱不存在50%搭接百分率，只有100%搭接，详见11G329图集，
二，梁垫铁应该默认计算，梁垫铁在施工中是必需要用的，和马凳筋同样属于措施筋，
三，直径25钢筋出现搭接的情况偶然会有的，不可以轻易就取消了，
四，墙柱直径10以下钢筋不会出现电渣压力焊，12以上才可电渣焊，
五，梁板基础12以下不会出现焊接和机械连接，因为得不偿失，
六，对于不可能出现的连接形式，软件在设置中可以直接屏蔽掉，这样就能减少设置时间，
七，把梁上部筋在中间1/3处搭接设置成默认，
八，把搭接区箍筋加密设置成默认；
九，把梁底筋长度超过定尺长度需要搭接加密的箍筋也做进去；
十，把梁下部筋连续跨净长+锚固小于定尺长度时连续设置成默认；
记得本人曾经写过一篇给鲁班钢筋预算版找出计算设置默认项不合理的文章，大约好像是三十二条吧，不知是否当回事，是否仔细研究过没有？还记得我给广一联一达钢筋预算也挑出20多条默认项设置不合理的地方，就差再有时间想玩转斯一维一尔钢筋了，。
作者: 钢筋产品工程师N 时间: 2013-6-5 15:05
在此谢谢各位的需求及建议，我这边都会记录！我们的目标就是让我们的软件规范化，所以有什么好的建议及不足各位都可以提出来，每次功能的新增我们都会合理的考虑
