标题: 筏板内柱墩 [打印本页]

作者: zylmoli 时间: 2013-7-13 11:28 标题: 筏板内柱墩

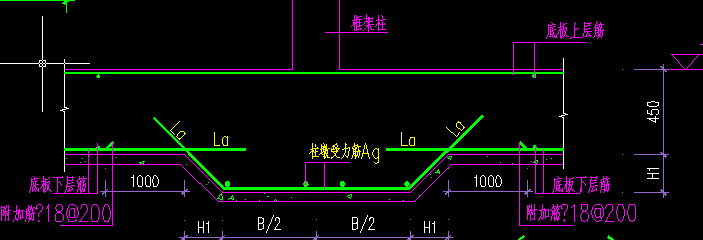

麻烦问下，我的人防地库450厚的筏板内部有加厚的柱墩，如图，我想采用法筏板变截面来处理，具体是先绘制450厚筏板，然后把柱墩下加厚的部分切割出来换为450+H1厚的筏板，然后采用筏板变截面处理是他们连接为一个整体。可是采用切割命令的时候，在筏板中切割一个正方形，一直提示不存在可切割的构建，切割不成功，我想问下是怎么回事。如果不能切割的话，还有没有其他方法布置？谢谢！

图片附件: 柱墩.png (2013-7-13 11:28, 6.46 KB) / 该附件被下载次数 2265
http://bbs.lubanu.com/attachment.php?aid=73474&k=334b9a44651b25a31365abdc4ef9c6b7&t=1749123709

作者: 鲁班技术011 时间: 2013-7-13 11:29 标题: 回复 1# zylmoli 的帖子

楼主你好，今天没有钢筋的工程师值班，可以拨打400-920-3000的免费电话来来进行咨询。

作者: 赵伟015 时间: 2013-7-13 11:41

筏板切割不支持回型切割，先把大切割两块，再切割内部的。布置筏板筋时进行多板布置

作者: 杨传彬2011 时间: 2013-7-13 13:09

直接用异形承台做好了

作者: 串串屋ABC 时间: 2013-7-14 08:42 标题: 回复 1# zylmoli 的帖子

如果那么切割还了得，一个车库多少柱敦，切割都要切割好久，记得有个异性承台的

作者: 小国 时间: 2013-7-14 21:27 标题: 回复 1# zylmoli 的帖子

可以用放坡承台来做的

作者: 鲁班技术099 时间: 2013-7-14 23:29 标题: 回复 1# zylmoli 的帖子

您好！参考楼上的回答，可以用放坡承台做。

另外：拥有线上服务的用户将获得优质服务！目前购买线上服务享半价优惠仅需495元，续费云功能可获赠线上服务！购买地址：http://www.lubansoft.com/iluban/buy/index.htm

作者: zylmoli 时间: 2013-7-15 10:52

感谢大家和技术人员，我是新手很多不懂的，这个已经参照大家的做好了，再次感谢！
