作者: bkzhang 时间: 2013-8-5 15:33 标题: 栏板筋布置问题

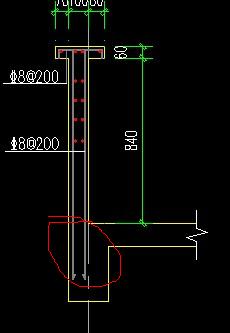

请问技术员像栏板，女儿墙等异性的栏板构件我用自定义线性布置，但是涉及一个，就是锚入支座的钢筋怎么布置，像竖向插在板里面的一段锚固怎么设置的？比方如图圈圈部位长度，是否要自己估算增加进去

图片附件: QQ.jpg (2013-8-5 15:33, 9.38 KB) / 该附件被下载次数 1031
http://bbs.lubanu.com/attachment.php?aid=73652&k=85f8be737550dd651e40fc847cc3801f&t=1749029130

作者: 鲁班技术083 时间: 2013-8-5 15:38 标题: 回复 1# bkzhang 的帖子

楼主您好，这部分的钢筋建议您可以直接画在构件里，可以通过将构件变长，来变通处理。

另外：拥有线上服务的用户将获得优质服务！目前购买线上服务享半价优惠仅需495元，续费云功能可获赠线上服务！购买地址：http://www.lubansoft.com/iluban/buy/index.htm

作者: bkzhang 时间: 2013-8-5 15:52 标题: 回复 2# 鲁班技术083 的帖子

对于上一图如果我用墙体构件来做是不是就不需要考虑插入板里的构件，就按图示高度布置就好？

作者: 鲁班技术083 时间: 2013-8-5 15:56 标题: 回复 3# bkzhang 的帖子

楼主您好，用墙布置是可以的，但是可能会有搭接。

另外：拥有线上服务的用户将获得优质服务！目前购买线上服务享半价优惠仅需495元，续费云功能可获赠线上服务！购买地址：http://www.lubansoft.com/iluban/buy/index.htm

作者: bkzhang 时间: 2013-8-5 16:57 标题: 回复 4# 鲁班技术083 的帖子

哪什么方法处理才妥当？

作者: 鲁班技术083 时间: 2013-8-5 17:03 标题: 回复 5# bkzhang 的帖子

您好，建议是构件法或者自定义线性构件来布置。
