作者: 13853563783 时间: 2014-7-28 20:58 标题: 请教问题

1、同时做一个小区的不同楼的钢筋下料，例如：我想把1#楼的其中一个框架梁的钢筋复制到2#楼的清单中，可以吗？
2、如下图1

这个电子版的柱平面图有钢筋的具体配筋信息，有配筋信息的和没有配筋信息的柱实际尺寸不一样，但标注的是一样的。这种图在导入的时候怎样设置，才会正确识别。
3、如下图2，

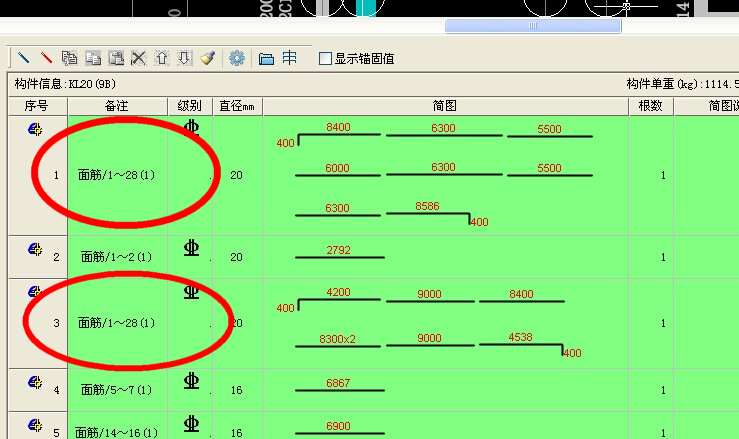

我这个框架梁的钢筋配料尺寸为什么多了一个接头。红圈内的梁面筋为什么总长度会相差一个接头的长度呢？序号1的总长度是52886，序号2的总长度是51738，两者相减刚好是1148，正式一个搭接的长度，为什么

[ 本帖最后由 13853563783 于 2014-7-28 21:03 编辑 ]

图片附件: [柱平面图] 柱图.jpg (2014-7-28 20:58, 114.51 KB) / 该附件被下载次数 2781
http://bbs.lubanu.com/attachment.php?aid=81413&k=03ccd41b950a25ff3bb889041d2e76ad&t=1749519334

图片附件: [梁配筋] 梁配筋.jpg (2014-7-28 20:58, 67.34 KB) / 该附件被下载次数 2750
http://bbs.lubanu.com/attachment.php?aid=81414&k=1f53d3a20ec02e2f9aa042cd5b48eef0&t=1749519334

图片附件: 柱图.jpg (2014-7-28 20:59, 114.51 KB) / 该附件被下载次数 620
http://bbs.lubanu.com/attachment.php?aid=81415&k=5a3f92804ef64186e71ba40ffbfa2e9c&t=1749519334

图片附件: 梁配筋.jpg (2014-7-28 20:59, 38.46 KB) / 该附件被下载次数 623
http://bbs.lubanu.com/attachment.php?aid=81416&k=2bf650ea339f72d3ad2f15c328ae5719&t=1749519334

作者: 鲁班技术026 时间: 2014-7-28 20:59 标题: 回复 1# 13853563783 的帖子

楼主你好，不好意思，今天没有钢筋的工程师值班，可以拨打400-920-3000转3来进行咨询

作者: 1073226499 时间: 2014-7-28 22:18 标题: 回复 1# 13853563783 的帖子

1可不可以看图纸配筋是否一样。 2你的柱图转化结果应用后，在单个柱详图转化。 3你的面筋一个是7根一个是8根肯定是差一个接头。

作者: 13853563783 时间: 2014-7-29 11:26 标题: 回复 3# 1073226499 的帖子

谢谢 1、图纸配筋一样的
有视频吗

[ 本帖最后由 13853563783 于 2014-7-29 21:10 编辑 ]

作者: shanvy 时间: 2014-7-31 14:54

回复问题3

序号1（8根）与序号2（7根）拆分不一样，确实差了一个搭接

作者: 鲁班技术083 时间: 2014-7-31 15:22 标题: 回复 4# 13853563783 的帖子

你好楼主，2.对于您这种中间有几个柱子配筋详图的情况，虽然标注的尺寸是相同的，但是比例不同，你可以在导入软件的时候输入相对应的比例即可；3.由于你的面筋根数一个是7根另一个是8根，所以会有一个搭接长度；

作者: 13853563783 时间: 2014-7-31 21:30 标题: 回复 6# 鲁班技术083 的帖子

不好意思看不明白还是没有转换过来

作者: 鲁班技术026 时间: 2014-7-31 21:32 标题: 回复 7# 13853563783 的帖子

楼主你好，不好意思，今天没有钢筋的工程师值班，可以拨打400-920-3000转3来进行咨询

作者: 鲁班技术037 时间: 2014-8-1 09:35 标题: 回复 7# 13853563783 的帖子

您好，柱详图转化参考下这个链接：http://xuetang.lubanu.com/video/ ... p;id=690&key=22。
