标题: 钢筋符号 [打印本页]

作者: hongyan 时间: 2015-1-9 16:52 标题: 钢筋符号

图片附件: 搜狗截图20150109171235.png (2015-1-9 16:52, 173.13 KB) / 该附件被下载次数 1027
http://bbs.lubanu.com/attachment.php?aid=84173&k=affc3e09b1a898ffe38ff047a38e6376&t=1749472274

作者: 鲁班技术093 时间: 2015-1-9 16:58 标题: 回复 1# hongyan 的帖子

楼主您好！
图纸导入钢筋里面需要将钢筋符号替换再导入软件里面。具体的操作您可以看一下下面的视频（链接：http://xuetang.lubanu.com/video/bencandy.php?fid=45&id=1611）

作者: hongyan 时间: 2015-1-9 16:59

这肯定不是图纸问题，还有梁集中标注带下划线的不能识别，要将每条梁的下划线
改成横线才能识别，很麻烦，有其他的方法吗

作者: 鲁班技术093 时间: 2015-1-9 17:02 标题: 回复 3# hongyan 的帖子

您可以加一下631181063QQ将图纸发过来一下，给您看一下图纸。

作者: hongyan 时间: 2015-1-9 17:09

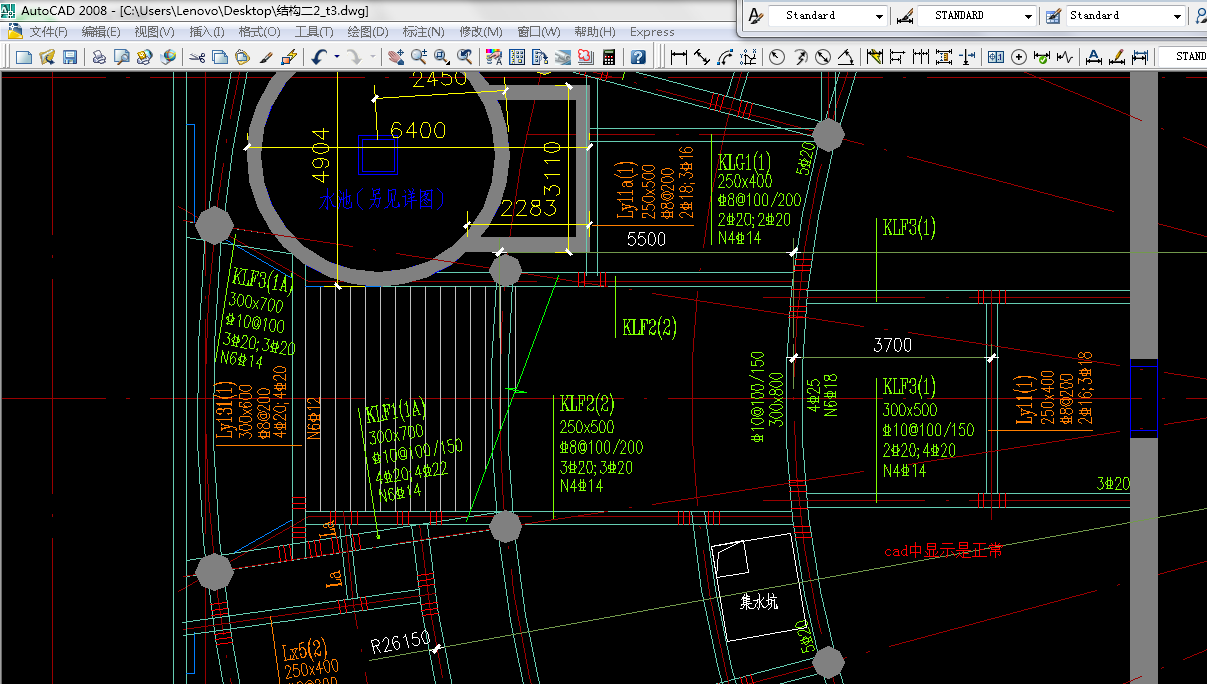

cad中显示是正常呀，

图片附件: 搜狗截图2.png (2015-1-9 17:09, 116.53 KB) / 该附件被下载次数 956
http://bbs.lubanu.com/attachment.php?aid=84174&k=22257d96b588e04c8800e8ae8c20d8bc&t=1749472274

作者: 鲁班技术093 时间: 2015-1-9 17:14 标题: 回复 5# hongyan 的帖子

楼主您好！建议看一下我刚才给您发的钢筋符号的视频链接，然后按照视频里面的操作将钢筋符号替换一下，再将图纸导入钢筋软件（cad图纸需在cad软件中也显示成A B C才可以。）

作者: hongyan 时间: 2015-1-27 10:02

图片附件: 搜狗截图20150127101957.png (2015-1-27 10:02, 81.12 KB) / 该附件被下载次数 942
http://bbs.lubanu.com/attachment.php?aid=84533&k=1e7297bc06a0131d966424f705c40e60&t=1749472274

作者: hongyan 时间: 2015-1-27 10:04

我把图纸传上来，帮我看看

梁板配筋.dwg (214.41 KB)

附件: 梁板配筋.dwg (2015-1-27 10:04, 214.41 KB) / 该附件被下载次数 27863
http://bbs.lubanu.com/attachment.php?aid=84534&k=b83e9e7fbff70675e56b3c03c3507621&t=1749472274

作者: hongyan 时间: 2015-1-27 10:16

图片附件: 搜狗截图2.png (2015-1-27 10:16, 59.29 KB) / 该附件被下载次数 899
http://bbs.lubanu.com/attachment.php?aid=84535&k=a6e78ef33714fd996e32816e022aad3e&t=1749472274

作者: 鲁班技术029 时间: 2015-1-27 10:21 标题: 回复 9# hongyan 的帖子

你好，
您参照下视频http://xuetang.lubanu.com/video/bencandy.php?fid=101&id=1974。
如果替换不出来（连空格都没有），建议您咨询下设计询问下字体。

作者: hongyan 时间: 2015-1-27 10:25

上次那张图纸因为全是三级钢，我就直接在软件里将？替换成三级钢。
这次有三级四级，不在CAD里修改好无法识别，是不是图纸有问题。

作者: 鲁班技术029 时间: 2015-1-27 12:55 标题: 回复 11# hongyan 的帖子

楼主你好，
只是缺字体而已，不是图纸问题。

作者: 鲁班下料用户 时间: 2015-1-27 13:09

替换下就好了

图片附件: 11111111111.png (2015-1-27 13:09, 306.43 KB) / 该附件被下载次数 2529
http://bbs.lubanu.com/attachment.php?aid=84536&k=86c2838735799a552a22e214db13724b&t=1749472274

图片附件: 222222222222.png (2015-1-27 13:09, 215.41 KB) / 该附件被下载次数 2536
http://bbs.lubanu.com/attachment.php?aid=84537&k=20206036054ca658488bbc49ca4e0f18&t=1749472274

作者: hongyan 时间: 2015-1-28 07:15

谢谢，我已替换好了，凡事都要变通在特性里找不到，我就直接钢筋符号
复制替换。谢谢各位细心讲解。
