标题: 消防立管不显示跨层 [打印本页]

作者: liuhairong 时间: 2015-3-18 21:09 标题: 消防立管不显示跨层

消防立管不显示跨层

我输入的是工程标高消防立管，但是在其它层无法看到，三维也只是在布置的那层显示求指导谢谢还有一个问题是第一，第二张图片的截图是工程标高立管是同系统，同标高，却无法覆盖，显示为2更立管，无法理解，望指导，谢谢

[ 本帖最后由 liuhairong 于 2015-3-18 21:16 编辑 ]

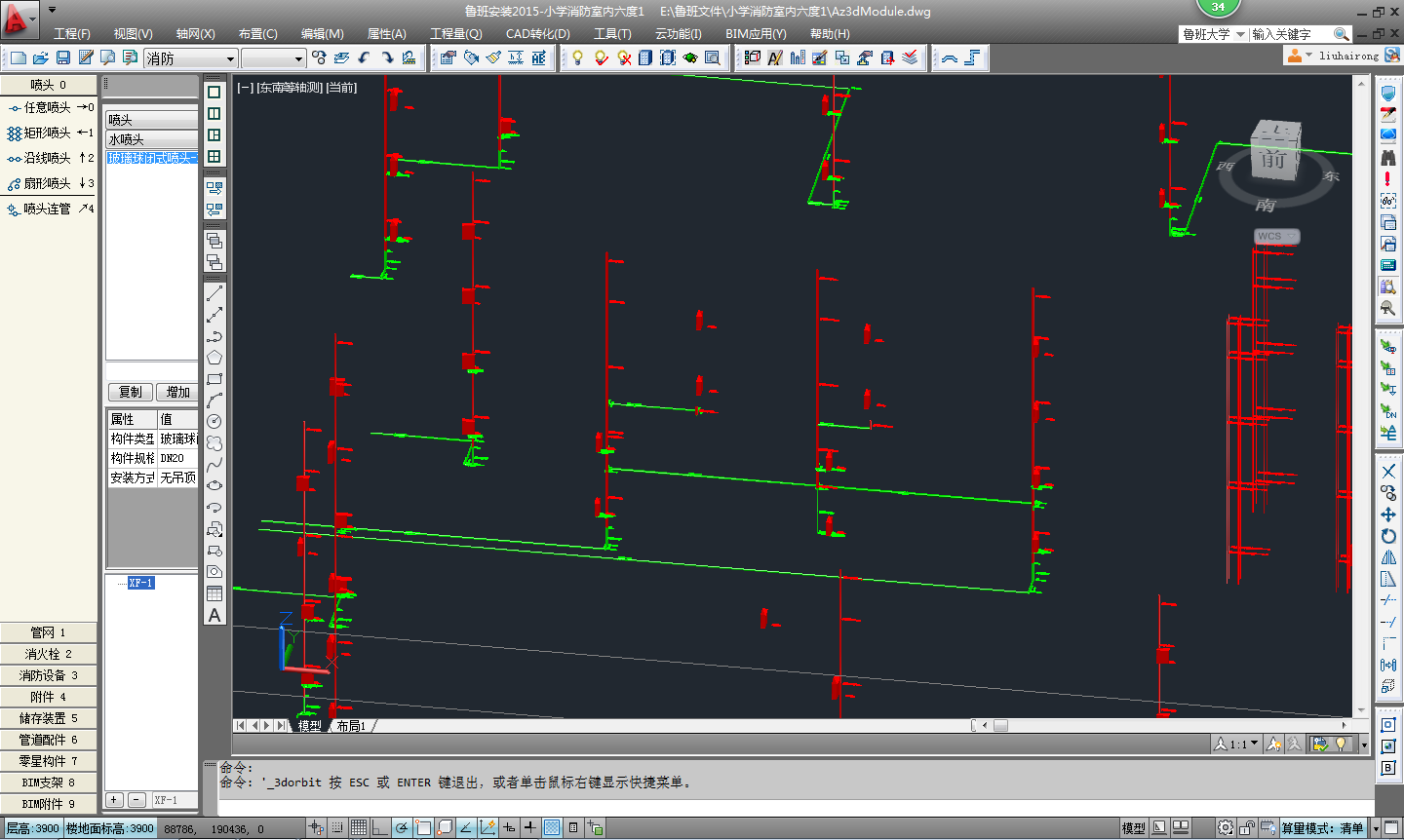

图片附件: QQ截图20150318210235.png (2015-3-18 21:11, 82.06 KB) / 该附件被下载次数 3054
http://bbs.lubanu.com/attachment.php?aid=85120&k=dcce12e8e5acdfef451614247993f29c&t=1749317526

图片附件: QQ截图20150318210249.png (2015-3-18 21:11, 103.92 KB) / 该附件被下载次数 3077
http://bbs.lubanu.com/attachment.php?aid=85121&k=2107e07fbf219d40d30e8b55c6fdd564&t=1749317526

图片附件: QQ截图20150318210314.png (2015-3-18 21:11, 126.7 KB) / 该附件被下载次数 3073
http://bbs.lubanu.com/attachment.php?aid=85122&k=98d0a9d2d5d48a5d29e50cb7b7147b7c&t=1749317526

图片附件: QQ截图20150318210341.png (2015-3-18 21:11, 114.42 KB) / 该附件被下载次数 3021
http://bbs.lubanu.com/attachment.php?aid=85123&k=7a1c1d6cc34ac56a6199439502268f24&t=1749317526

作者: 鲁班技术019 时间: 2015-3-18 21:18 标题: 回复 1# liuhairong 的帖子

楼主你好，
不好意思，今天晚上没有安装工程师值班，请拨打400-920-3000转2进行咨询

作者: liuhairong 时间: 2015-3-18 21:28 标题: 回复 2# 鲁班技术019 的帖子

我等下把文件发到support@lubansoft.com望明天给看下谢谢了

作者: 鲁班技术019 时间: 2015-3-18 21:44 标题: 回复 3# liuhairong 的帖子

好的，您发过来吧，明天会有人帮你处理

作者: 鲁班技术026 时间: 2015-3-19 09:00 标题: 回复 3# liuhairong 的帖子

楼主你好，邮箱里面有很多工程，请说明一下工程的名称，且这根立管在图纸的那个位置上面

作者: liuhairong 时间: 2015-3-19 13:18 标题: 你好，工程名字叫消防室内装修

问题在2层Q轴交7,8轴，，，，，，，Q轴交8,9轴，还有一个问题是立管重叠了，三维显示只有再布置层有管道，其他层没有，但是我布置的管道是跨层的，求解

作者: 鲁班技术026 时间: 2015-3-19 14:57 标题: 回复 6# liuhairong 的帖子

首先，跨层立管在本层内进行布置，使用区域三维或者是本层三维只能看到本层内立管的高度的，如果要查看整体的高度只能使用整体三维命令。
第二：跨层构件的重合问题，针对于工程标高布置的跨层构件不能重合，只能重合本层的构件

作者: liuhairong 时间: 2015-3-19 16:06 标题: 你好，请问看了我打的工程了吗

你好，看了我发的工程了吗，我是在整体三维查看发现的这个问题，第四张图片就是，那个立管是2层到5层的，但是整体三维只显示2层

[ 本帖最后由 liuhairong 于 2015-3-19 16:08 编辑 ]

作者: 鲁班技术026 时间: 2015-3-19 17:57

2-3层整体三维，可以重新布置一下再来三维

图片附件: QQ截图20150319175330.png (2015-3-19 17:57, 18.78 KB) / 该附件被下载次数 3044
http://bbs.lubanu.com/attachment.php?aid=85150&k=120be34123c66a143f513c4e2aec85ff&t=1749317526

作者: liuhairong 时间: 2015-3-19 19:26 标题: 你好，这是什么原因造成的

上面这个图，现在在三维看是正常了，但是在2层平面中有好几个地方显示是布置了两根相同工程标高的立管，这是什么原因引起的，我试了删除后又布置，在整体三维看时，任然只显示2层有立管，其他层没有，在其他平面层无法看到跨层标高，最后把另外可以显示跨层标高的立管复制到着个位置，才行。这是什么原因造成的，CAD中途几次闪退。CAD闪退不会影响鲁班构件吧？

作者: 黑土呀 时间: 2015-3-20 09:10

应该是你鲁班闪退了几次吧，只能通过复制管道才能显示三维的，那应该是你软件的问题
