标题:
桥架配线引线
鲁班安装桥架配线，同一条桥架，有的可以布置，有的不能布置，出现桥架不能连续，请问是什么原因。
作者:
鲁班技术026
时间:
2015-7-31 21:59
标题:
回复 1# 王火峰 的帖子
出现桥架不连续，肯定是与之连接的桥架没有生成配件，那么没有生成配件的3个必要因素：系统编号，标高，中心点必须一致才行
作者:
huxinqun
时间:
2015-8-8 14:24
桥架功能应该改进改进了、竖向桥架变径后也不连接的，
作者:
鲁班技术029
时间:
2015-8-8 15:16

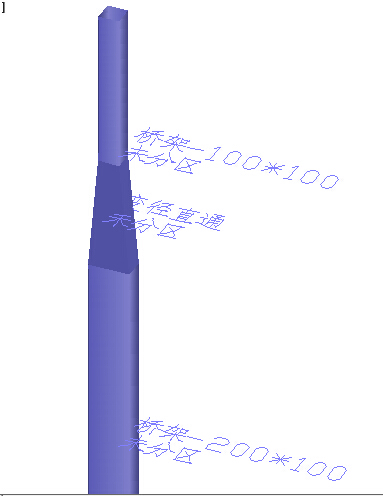

楼主你好！垂直桥架的系统编号一致，变径处起点、终点标高设置正确，中心点对齐。变径处会自动生成配件。如果所画桥架没有生成配件则要检查以上三点。如果三点都满足还是没有生成配件则需要检查配件自动生成是否勾选。
图片附件:
(2015-8-8 15:16, 63.66 KB) / 该附件被下载次数 1650
http://bbs.lubanu.com/attachment.php?aid=87321&k=924f3e875723ec12f39fc59bf97cf4c6&t=1749246153
图片附件:
(2015-8-8 15:16, 67.93 KB) / 该附件被下载次数 823
http://bbs.lubanu.com/attachment.php?aid=87322&k=7f63869c5c28d6904910a01235989f96&t=1749246153
