作者: goodafter 时间: 2015-10-14 15:32 标题: 给排水垂直立管无法与水平管无法生成构件吗？

给排水跨层垂直立管无法与水平管无法生成构件吗？
别说系统标号，大小类，标高不对，看了N遍了都没问题。
说明跨层垂直立管使用垂直立管命令，水平管使用任意布管道

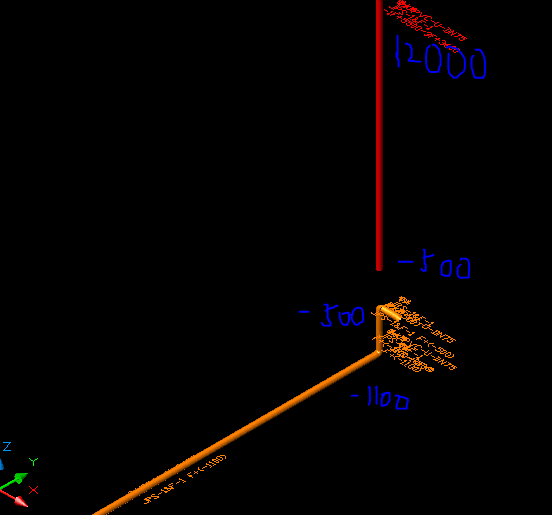

图片附件: [1层三维] 1.PNG (2015-10-14 15:32, 21.76 KB) / 该附件被下载次数 1865
http://bbs.lubanu.com/attachment.php?aid=88095&k=032dd140ea957fc5226c535c9c37b33d&t=1747232493

图片附件: [整体三维] 捕获2.PNG (2015-10-14 15:32, 37.81 KB) / 该附件被下载次数 1876
http://bbs.lubanu.com/attachment.php?aid=88096&k=95a0dd250957f84774fd39cc39d6b6bf&t=1747232493

作者: Cynthia 时间: 2015-10-14 15:47

跨层立管只显示当前层的那一段，你用整体三维看一下

作者: goodafter 时间: 2015-10-14 15:52

你好，下面那张图就是整体三维，但是没有和水平管生成三通

作者: Cynthia 时间: 2015-10-14 15:56

那这个就没办法了，只能在编辑其它项目里加一条了

作者: 鲁班技术005 时间: 2015-10-14 16:23

楼主你好，跨层立管使用的是工程标高，水平管使用的是楼层负标高，你跨层立管分2段布置-500~0使用楼层标高，0以上使用工程标高就可以了。

作者: goodafter 时间: 2015-10-14 16:40

没太明白;使用垂直立管命令（楼层标高）-布置500~0,使用垂直立管命令（工程标高）布置0以上使用吗

那使用不同布置方式的管又能连接在一起吗？

[ 本帖最后由 goodafter 于 2015-10-14 16:42 编辑 ]

作者: 鲁班技术005 时间: 2015-10-14 16:59

楼主你好，你垂直管是不需要生成配件的，可以连接的，使用楼层标高是为了与使用楼层标高布置的水平管相连生成配件。管道是肯定连接的，你可以试下。
