标题: 板筋，跨板负筋拆分问题 [打印本页]

作者: ydr1 时间: 2015-10-15 15:56 标题: 板筋，跨板负筋拆分问题

板底筋拆分失败，跨板负筋拆分失败是什么原因？同一块板属于对称，跨板负筋一边拆分失败，一边正常？

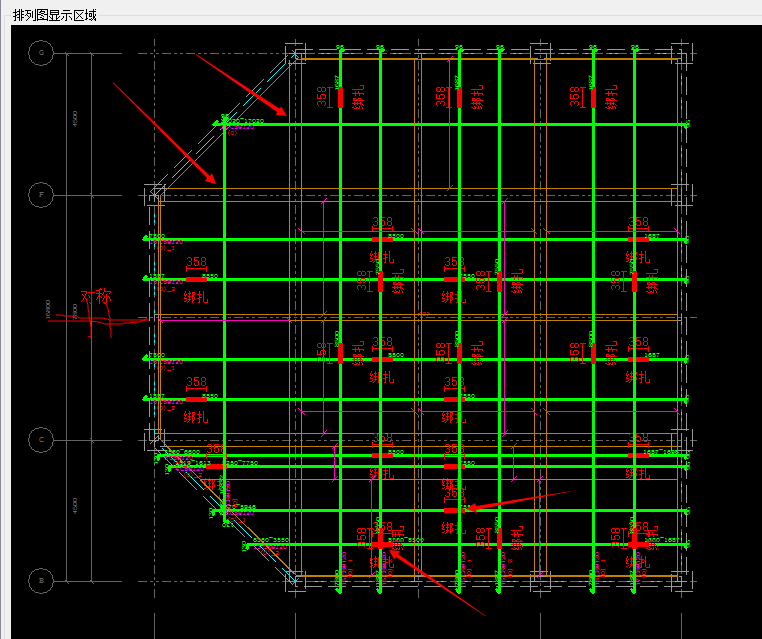

图片附件: QQ截图20151015153335.png (2015-10-15 15:56, 27.78 KB) / 该附件被下载次数 2434
http://bbs.lubanu.com/attachment.php?aid=88105&k=06686ecf07aafd114bdc5c4101d76e47&t=1745154829

图片附件: QQ截图20151015152221.png (2015-10-15 15:56, 29.41 KB) / 该附件被下载次数 2433
http://bbs.lubanu.com/attachment.php?aid=88106&k=d3648f1716ba487699389cafcceccd1a&t=1745154829

作者: 鲁班技术023 时间: 2015-10-15 16:57 标题: 回复 1# ydr1 的帖子

楼主你好：
拆分失败主要有，一是：板筋按区域布置时，板存在异形板的情况，二是板的标高有变化；解决方法删掉板筋重新绘制，绘制的时候不同的板的区域注意区分开，还是拆分失败的采用手动拆分钢筋。

作者: ydr1 时间: 2015-10-15 20:02 标题: 回复鲁班技术023

方法1：板全部删除重新用异形板布置成一大块板后，布上跨板负筋计算显示拆分失败
方法2：板按墙梁中线自动生成后，布上跨板负筋合并后计算显示拆分失败
方法3：按板厚智能布板，还是计算显示拆分失败
问题是：上面跨板负筋显示拆分失败，下面可以拆分

图片附件: QQ截图20151015193935.png (2015-10-15 20:02, 36.31 KB) / 该附件被下载次数 2449
http://bbs.lubanu.com/attachment.php?aid=88108&k=39c5b6ce5a5c3dab22c6a6c822cec58e&t=1745154829

作者: 鲁班技术023 时间: 2015-10-16 09:20 标题: 回复 3# ydr1 的帖子

楼主你好：
异形板拆分失败，手动添加即可。

作者: ydr1 时间: 2015-10-19 22:20 标题: 请问鲁班技术023

请问：异形板拆分失败，手动添加，如何手动添加，请指导一下

作者: 鲁班技术013 时间: 2015-10-20 10:11 标题: 回复 5# ydr1 的帖子

楼主您好：
手动修改一下计算结果。
