标题: 人防墙问题 [打印本页]

作者: guhaobo 时间: 2015-11-1 09:34 标题: 人防墙问题

[img]file:///C:\Users\bobo\Documents\Tencent Files\198872269\Image\C2C\_XPAC5~A3~3X[D(8BQ9OR_L.png[/img]这种人防墙外侧锚固1.5LAF 内侧弯折15D 在鲁班下料里面要怎么做

图片附件: QQ图片20151101090948.png (2015-11-1 09:34, 3.37 KB) / 该附件被下载次数 4423
http://bbs.lubanu.com/attachment.php?aid=88258&k=69f72bc135b8b95b1c0cfaea257564be&t=1749403105

作者: 鲁班技术013 时间: 2015-11-1 12:12 标题: 回复 1# guhaobo 的帖子

楼主您好:
外侧的LAF软件暂时不支持直接输入，您可以直接输入数值或者计算结果修改。

作者: guhaobo 时间: 2015-11-1 13:32

这种门槛很常见鲁班也没有这种断面的

图片附件: QQ图片20151101130851.png (2015-11-1 13:32, 5.64 KB) / 该附件被下载次数 4474
http://bbs.lubanu.com/attachment.php?aid=88262&k=caf750673145974b0a65a4c8b49ffbe0&t=1749403105

作者: guhaobo 时间: 2015-11-1 14:24

鲁班下料对于现场施工料单真的差距太大基本只有楼层上用的到，现在的工程基础、人防几乎跟鲁班下料没多大关系，光算个钢筋量还是可以的

作者: guhaobo 时间: 2015-11-1 14:27

现在的基础基本是这种形式，鲁班也不支持

图片附件: QQ截图20151101140319.png (2015-11-1 14:27, 10.34 KB) / 该附件被下载次数 4465
http://bbs.lubanu.com/attachment.php?aid=88263&k=04afa821c6c6c77e6810ac8e068d4a03&t=1749403105

作者: guhaobo 时间: 2015-11-1 14:36

怎么没有回答的客服。买了鲁班下料各种后悔

作者: 鲁班技术013 时间: 2015-11-1 14:50 标题: 回复 5# guhaobo 的帖子

楼主您好：
上面说的人防门槛梁软件中的断面可以直接选择定义。基础承台钢筋也可以使用异形承台来定义布置的。

[ 本帖最后由鲁班技术013 于 2015-11-1 14:55 编辑 ]

图片附件: 人防门槛梁.png (2015-11-1 14:55, 52.8 KB) / 该附件被下载次数 4353
http://bbs.lubanu.com/attachment.php?aid=88264&k=a644249b5f9fe37cf3290a1eb3b1c012&t=1749403105

作者: guhaobo 时间: 2015-11-1 16:17

异性承台跟我这种配筋一样吗

图片附件: QQ截图20151101155303.png (2015-11-1 16:17, 11.2 KB) / 该附件被下载次数 4441
http://bbs.lubanu.com/attachment.php?aid=88265&k=ff98a064003dbb455ffe7aa229d1d66e&t=1749403105

作者: guhaobo 时间: 2015-11-1 16:19

那这样好了承台只定义高度跟截面尺寸，钢筋全部在其他配筋里面定义，那我要用你鲁班下料干什么

图片附件: QQ截图20151101155432.png (2015-11-1 16:19, 59.15 KB) / 该附件被下载次数 4443
http://bbs.lubanu.com/attachment.php?aid=88266&k=16bf4998b9dde74c09fbebea4effa582&t=1749403105

作者: guhaobo 时间: 2015-11-1 16:21

像这样就可以了不用任何模型

图片附件: QQ截图20151101155744.png (2015-11-1 16:21, 48.11 KB) / 该附件被下载次数 4419
http://bbs.lubanu.com/attachment.php?aid=88267&k=3a01f14efd8077b1b3888832fda2dc34&t=1749403105

作者: guhaobo 时间: 2015-11-1 16:33

客服讲一下门槛怎么自定义啊

作者: 鲁班技术013 时间: 2015-11-1 20:14 标题: 回复 11# guhaobo 的帖子

门槛可以使用自定义线性构件布置。

[ 本帖最后由鲁班技术013 于 2015-11-1 20:17 编辑 ]

作者: 2010b 时间: 2015-11-1 22:25

筏板没有排布图，计算再好也没有用，鲁班简单筏板都不能做

作者: guhaobo 时间: 2015-11-1 22:34

客服的回答太敷衍了，为什么有柱子却没识别到支座

图片附件: QQ截图20151101221026.png (2015-11-1 22:34, 112.24 KB) / 该附件被下载次数 2798
http://bbs.lubanu.com/attachment.php?aid=88278&k=8f160e056656b88595a1dbd19f13dc0e&t=1749403105

作者: guhaobo 时间: 2015-11-1 22:47

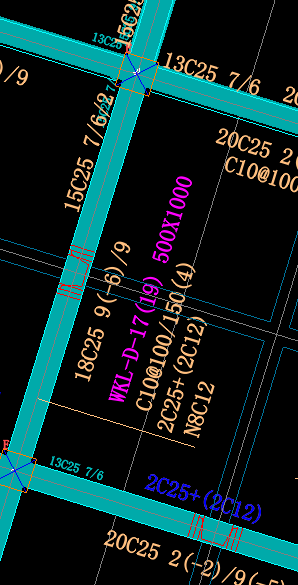

这梁19跨硬是要给我识别成几条梁单个识别也不行。一拐弯就成另一条梁，鲁班下料真的是哎

图片附件: QQ截图20151101222224.png (2015-11-1 22:47, 53.55 KB) / 该附件被下载次数 2738
http://bbs.lubanu.com/attachment.php?aid=88280&k=4b533812dd230df5d9655322a142331f&t=1749403105

作者: guhaobo 时间: 2015-11-1 22:50

只要是带拐弯的梁都不识别，手动识别也不能算到原来的梁跨里面

图片附件: QQ截图20151101222626.png (2015-11-1 22:50, 156.59 KB) / 该附件被下载次数 2692
http://bbs.lubanu.com/attachment.php?aid=88281&k=baf24f7a63fa93561d04522a27640a56&t=1749403105

作者: guhaobo 时间: 2015-11-2 08:06

难道鲁班工程师眼中的梁必须在同一直线上吗？什么逻辑？？？明明有CAD图形不在一条直线上，你来识别一下，非要搞到一条直线上，还在支座外面了

图片附件: QQ截图20151102074105.png (2015-11-2 08:06, 103.95 KB) / 该附件被下载次数 2720
http://bbs.lubanu.com/attachment.php?aid=88282&k=0257d36943fe18961422698361c9ada2&t=1749403105

作者: 鲁班技术023 时间: 2015-11-2 09:16 标题: 回复 16# guhaobo 的帖子

您好，筏板目前不支持排布图查看。有柱子却没有识别到支座检查下柱子有没有转化过来。关于上述梁的转化可单个识别梁，没有识别过来的可手动绘制。这是柱梁CAD转化的相关视频http://xuetang.lubanu.com/video/ ... p;id=1253&key=3

作者: guhaobo 时间: 2015-11-2 10:49

可以确定的是柱子是布置了而且是手工布置的柱子

作者: guhaobo 时间: 2015-11-2 10:50

梁必须在同一直线上吗？如果是这样的话，是不是太有悖与实际

作者: 鲁班技术023 时间: 2015-11-2 11:53 标题: 回复 20# guhaobo 的帖子

您好，没有转化过来的可以手动绘制，软件支持绘制折梁的。

作者: guhaobo 时间: 2015-11-3 10:28

现在地下室好多的梁不在一条直线而且梁宽变化的很多，鲁班下料对这种梁也是真的可以用外行来形容

作者: 鲁班技术023 时间: 2015-11-3 10:34 标题: 回复 22# guhaobo 的帖子

您好，对于没有转化过来的梁，手动绘制，并用平法标注对构件进行截面调整。
