标题: 鲁班下料2015V11.2.0正式发布 [打印本页]
作者: 钢筋首席发言人 时间: 2015-11-17 10:29 标题: 鲁班下料2015V11.2.0正式发布
鲁班下料2015V11.2.0正式发布
升级路径：在线升级 官网下载
亮点简介：
1 自定义断面梁
2 筏板封边构造
3 圈梁遇洞口自动扣减
4 自动倒角延伸
5 自定义线性构件三维
6 撑脚
7 新增智能构造柱柱高生成方式
8 新增构件标记
9 区域重量统计
10 优化功能
作者: 钢筋首席发言人 时间: 2015-11-17 10:30
1.1 新增自定义断面梁
自定义断面梁，用于处理各种梁断面及配筋类型，解决您在实际工程中所遇见的一切梁断面问题。
图片附件: 自定义断面梁.jpg (2015-11-17 10:34, 319.84 KB) / 该附件被下载次数 1113
http://bbs.lubanu.com/attachment.php?aid=88434&k=3258f044904ead2ac27d899d25db6826&t=1745082394
作者: 钢筋首席发言人 时间: 2015-11-17 10:30
1.2 自定义断面梁骨架图
图片附件: 骨架图.jpg (2015-11-17 10:35, 128.86 KB) / 该附件被下载次数 1037
http://bbs.lubanu.com/attachment.php?aid=88435&k=938ffb41ba30bdb4e8d725a214d8bc64&t=1745082394
作者: 钢筋首席发言人 时间: 2015-11-17 10:31
2 新增筏板封边构造筋智能布置筏板封边筋，能自动判断出筏板的外伸部位，且在该位置布置封边筋，配合手动画线布置及按板边布置，处理一切特殊情况下筏板封边筋的布置，开放
钢筋的锚固及弯折长度，且支持施工段分区预留计算，智能读取需要锚入的支座，智能扣除板洞等不需要布置封边筋的位置，继续完善软件构件钢筋种类的同时处
理封边筋问题的也是更便捷，计算更准确！
图片附件: 筏板封边筋.jpg (2015-11-17 10:37, 313.13 KB) / 该附件被下载次数 1048
http://bbs.lubanu.com/attachment.php?aid=88436&k=d7c8ecfe3242a9b5b83de951346ac407&t=1745082394
作者: 钢筋首席发言人 时间: 2015-11-17 10:31
3 圈梁遇洞口自动扣减
圈梁遇门窗洞口自动扣减，按照圈梁布置线读取洞口， 自动按照洞口两侧断开计算，把工程量算的更标准的同时，加快圈梁布置的速度。
图片附件: 圈梁.jpg (2015-11-17 10:39, 347.08 KB) / 该附件被下载次数 1062
http://bbs.lubanu.com/attachment.php?aid=88437&k=cb39a2256a07167c679dcef52694388d&t=1745082394
作者: 钢筋首席发言人 时间: 2015-11-17 10:31
4 自动倒角延伸
触发自动倒角延伸命令后，软件会自动判断线性构件端部在支座内相交的情况，找出两条基准线性构件，然后其他所有线性构件全部像基准构件做倒角延伸处理。
可单击选择，也可批量框选，配合软件本身原有的倒角延伸功能，快速高效的处理线性构件倒角延伸问题，告别手动对每一个构件进行倒角延伸的时代。
图片附件: 自动倒角延伸.jpg (2015-11-17 10:40, 468.99 KB) / 该附件被下载次数 1121
http://bbs.lubanu.com/attachment.php?aid=88438&k=f8957010ecfadbb8a09ba4dea4a48615&t=1745082394
作者: 钢筋首席发言人 时间: 2015-11-17 10:31
5 自定义线性构件三维
开放自定义线性构件钢筋三维，直观的展示各节点位置的钢筋三维排布，更好的指导现场施工
图片附件: 自定义线性构件三维.jpg (2015-11-17 10:41, 528.61 KB) / 该附件被下载次数 1073
http://bbs.lubanu.com/attachment.php?aid=88439&k=64ed6f06ad4f29eaa3728a68eb50b567&t=1745082394
作者: 钢筋首席发言人 时间: 2015-11-17 10:31
6. 新增撑脚类型
满足更多撑脚类型的需求，更好的贴切实际，开放间距/间距的输入方式，自由定义撑脚布置间距
图片附件: 撑脚种类.jpg (2015-11-17 10:41, 350.94 KB) / 该附件被下载次数 1048
http://bbs.lubanu.com/attachment.php?aid=88440&k=ca1a4b0bc6b102a4a0eb3543dcc95e15&t=1745082394
作者: 钢筋首席发言人 时间: 2015-11-17 10:31
7 新增智能构造柱柱高生成方式
智能布置构造柱新增构造柱柱高生成方式，门洞大于一定数值，构造柱高自动随门洞高，满足规范要求。
图片附件: 构造柱按柱高生成.jpg (2015-11-17 10:42, 373.69 KB) / 该附件被下载次数 1075
http://bbs.lubanu.com/attachment.php?aid=88441&k=f1e32d2099d5430c612a085046156e8b&t=1745082394
作者: 钢筋首席发言人 时间: 2015-11-17 10:31

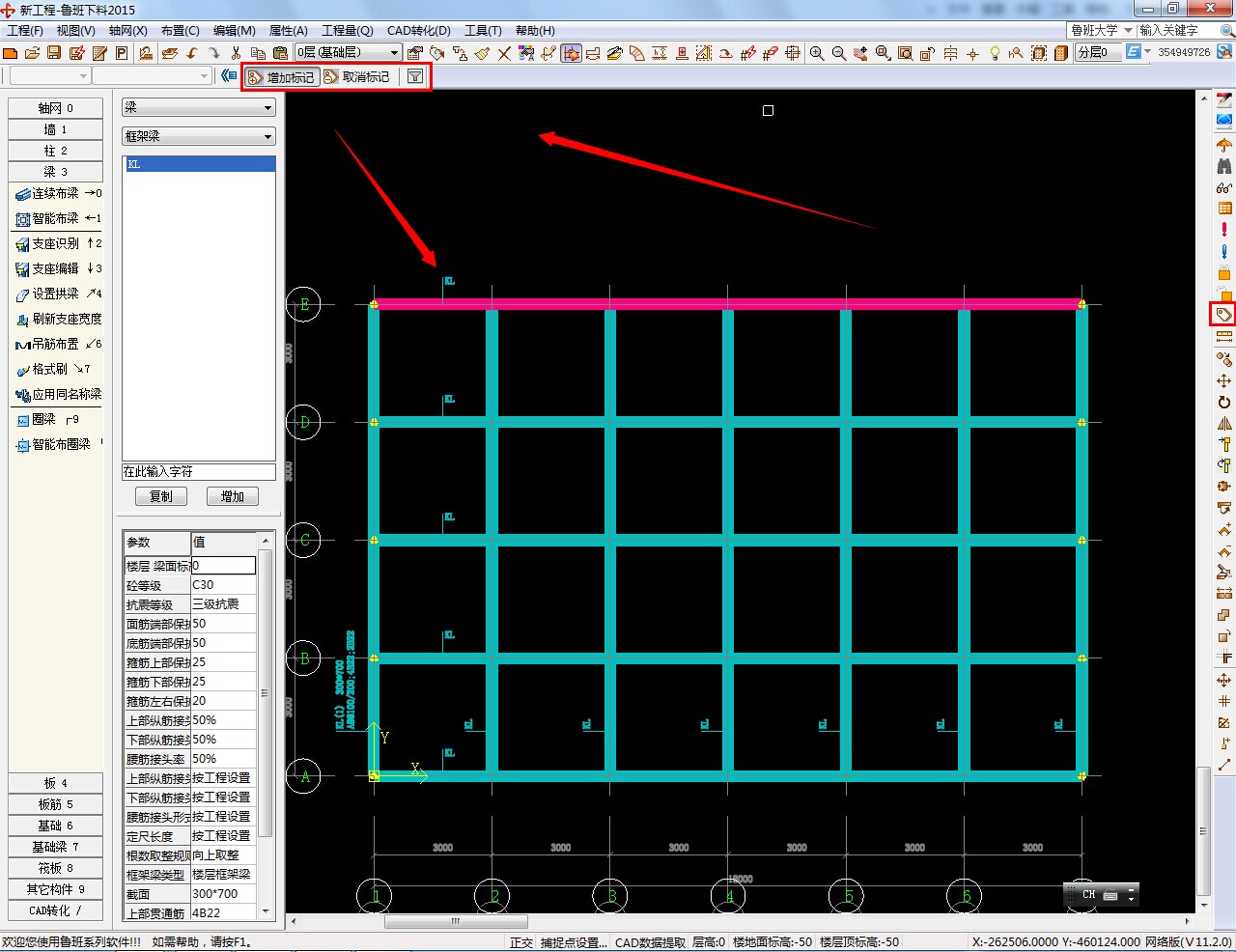

8 新增构件标记
新增构件标记功能，针对检查过的构件进行标记，直观的区分出来
图片附件: QQ图片20151117101511.jpg (2015-11-17 10:46, 251.83 KB) / 该附件被下载次数 1092
http://bbs.lubanu.com/attachment.php?aid=88442&k=6bf2b13fc82f72b4cf2950e09a939e91&t=1745082394
作者: 钢筋首席发言人 时间: 2015-11-17 10:31
9. 区域重量统计支持导出Excel
支持导出任意区域的钢筋量
图片附件: 区域重量统计.jpg (2015-11-17 10:47, 407.05 KB) / 该附件被下载次数 621
http://bbs.lubanu.com/attachment.php?aid=88443&k=cf9d0f36f61eb30bbc8d921c3fa7642e&t=1745082394
作者: 钢筋首席发言人 时间: 2015-11-17 10:31
10.优化功能
1.优化手动布置钢筋的分辨率
2.优化柱与轴网三维展示效果
3.优化各参数输入格式
作者: bzgq 时间: 2015-11-17 17:56
沙发
:lol:
作者: ydr1 时间: 2015-11-17 18:27 标题: 基础梁，筏板筋排列图有优化吗
基础梁，筏板排列图有优化吗？还有图形法柱子排列图有优化吗
作者: 黎明时分 时间: 2015-11-17 19:12 标题: 我只想问：我文中提到的诸多问题，有没有其中的一个问题在你们的研发计划之中？
鲁班下料软件之优化与升级
近两年一直在关注钢筋翻样的电算化，因本人从事钢筋翻样工作十多年，深知钢筋翻样工作的繁琐与辛苦，一直期盼能有一款能较好解决钢筋翻样工作的软件出现。但就目前市面上推出的几款钢筋翻样软件（CAC、鲁、广、E）来看，还没有哪一款软件能够做到真的实用和提高多大工作效率（能出量但不能用于钢筋**和绑扎——不实用；有计算结果和钢筋排布图，但需修改的地方太多，加之修改功能的不便等——不能提高工作效率。）
从以上几款钢筋翻样软件来看，本人还是觉得鲁班下料软件的优势较为明显，尤其是鲁班的图形法计算。首先是鲁班的总体构架较好，逻辑性强，操作起来比较顺畅；（虽然是源自预算版，但从最近两次升级的情况来看其并没有被预算版框死，下料版应该可以在此基础上继续得到完善。）其次是鲁班软件的操作界面较为简洁，有一个较好的人机对话环境，操作命令不繁复而又不失完整性，各操作命令简单实用。如果鲁班下料软件能继续研发，本人觉得其离“实用性”仅几步之遥。
基于上述原因，本人对鲁班还抱有一线希望。（鲁班论坛的鲁班技术回复中有“正在优化和升级中”的回复，就是不知其优化和升级的力度与方向。殊不知只有各种产品的实际使用者才知道该产品需要具备什么功能，需要迫切解决什么问题，需要进行怎样的优化才比较合理。这是需要沟通的问题，论坛上已有反应。）在这里提出一些鲁班下料软件需要优化和完善的地方：
一、关于构件法
1.鲁班的构件法中的单根钢筋输入法实在太难用了，（在图形法的配料表中添加钢筋亦是如此）单根钢筋的输入方法在广的云翻样中有一套比较好的方法（九宫格输入法，钢筋料单录入法），是否可以借鉴。其实广的这一钢筋料单录入法也不太完善，它只让手工翻样者丢掉了手中的直尺和笔，如果再优化一下完全可以让翻样者同时丢掉手中的计算器。不要认为这一功能没什么用处，对于一些软件不好处理的钢筋和构件来说这一功能是很有用处的。
2.应增加独立基础（承台）的布筋选择大样。因现在的承台底筋往往要求隔根翻起或交错翻起锚入筏板等。图形法中定义承台大样也是如此。
二、关于基础筏板部分
1.希望能尽快完善筏板的回形切割功能。因为现在几乎所有的地下室基础都是由主楼下厚筏基础加上车库下薄筏（防水板）组成，不支持回形切割无法实现。
2.希望能尽快增加筏板钢筋的排布图。现在能计算并出量，对于钢筋施工来说是毫无意义的。如果研发在做筏板钢筋的排布图的话，请一定要允许翻样操作者能在X、Y方向（布筋方向）上各指定一条布筋基准线（指定一条直线作为布置钢筋的基准线，筏板钢筋沿此基准线开始分别向两方布置），因为大多筏板的形状都是不规则的，这就造成筏板钢筋布置的起始位置不同时，其配筋（每根钢筋的长度）也不相同。一般的板筋是从板边扣除一个保护层的位置开始布置的，而实际施工中做出筏板的板边往往是与图纸不相符的，再加上筏板中的集水坑、电梯井等原因，筏板钢筋的布置往往是在筏板中间的某一位置选取一条基准线开始布置钢筋。否则即使有了排布图也无实际价值。（异形承台布筋也是如此。）
3.请完善（或增加）筏板后浇带大样。
三、关于柱的部分
1.在CAD转化完柱平面图及柱大样图（或柱表）时应增加柱截面的平面标注尺寸与对应的柱大样图截面尺寸是否相符的校核检查及提示。
2.应允许在料表内对柱内箍的宽度进行批量分段归并调整，以减少柱内箍的种类。
3.在基础插筋的配筋中增加两道定位箍筋。最好能让翻样操作者可以自由设定为几道定位箍筋，并能在柱的私有属性中调整。
四、关于墙的部分
1.CAD转化墙中应增加转化墙名称及转化墙表。
2.CAD转化墙时应让墙覆盖与墙相邻的柱，以便梁能将柱和墙一起识别成复合支座，使梁钢筋能锚入墙内。
3.墙插筋插入基础的长度应可以让翻样操作者自己设定，一般不需要伸到承台和集水井的底部。
4.墙的保护层应分开设置，这在论坛中已多次提及。
五、关于梁的部分
1.梁的底筋、腰筋、面筋（含非通长面筋及支座负筋）、架立筋的接头类型应分开设置。
2.在梁骨架图中进行接头类型更换时应支持批量选择（或多选）后进行更换。
3.在梁骨架图的实时工具栏中增加一个梁支座负筋、架立筋和梁内箍的统计表功能，以便于能在统计表中方便的调整（归并）其钢筋长度及梁内箍宽度，以减少钢筋种类。
4.在梁骨架图中应支持对钢筋下料长度的直接修改。
5.梁编号应增加“手动编号”功能，以便翻样操作者能灵活处理。
6.梁的闪光对焊接头应反应在钢筋清单表中。
7.CAD识别时悬挑梁的端部不能识别到边梁的外边，需优化。
8.增加梁水平加腋和同跨变截面。
六、关于楼层板筋部分
1.请完善板的后浇带甩筋设置及计算。
2.下料版的板筋清单表用的还是预算版的清单表，这对于现场**和绑扎来说根本不实用。下料版的清单表不需要按板分编号输出，而是要按施工段把板筋分为底板筋、上层筋（包括负筋、支座负筋、跨板负筋）、分布筋和温度筋输出，并能把相同规格、形状和长度的钢筋归并在一起。至于板筋编号，则应该把板筋在清单表中的序号反过来标注在板平面图中。
七、其他
1.工程设置—搭接设置—搭接长度值调整中只有单面焊和双面焊的调整值，应增加绑扎搭接、闪光对焊和直螺纹（为负值）的调整值。
2.图形法中的等差变尺钢筋应支持以公差标注的形式表达，以节约纸张。
3.箍筋**表应改为表格形式，料牌形式不实用且浪费纸张。
希望鲁班不再沉默！
作者: 罗发金 时间: 2015-11-17 19:14 标题: 回复 14# ydr1 的帖子
每次升级都是移植一些预算版新增的功能了。
作者: ydr1 时间: 2015-11-17 20:19 标题: 关于升级
关于升级，本人升级后查看了一下升级后内容，没有都大效果，下料用户提出问题没有落实（基础梁排列图、筏板钢筋排列图、柱子平面排列图、柱子立面竖向排列图、没有原发。剪力墙主筋与拉筋保护层、圈梁主筋箍筋保护层要求分开设置，斜顶板加筋计算）这些问题好多用户已经提了一年多和多次，就是没有给下料用户一个交代（鲁班一般都是只记录没有后文），希望广大下料用户看到这个顶起，给鲁班计算一点压力，帮下料用户带来（用鲁班，不加班的真正事实）这样才能对得起出钱的下料用户，真心的希望鲁班技术关心和理解下料用户的心声，升级前听一听下料用户的需求，本人观点希望采纳
作者: 毕木咨询 时间: 2015-11-17 20:28
筏板排列图还是首当其冲，研发还是要慎重考虑啊
作者: 2010b 时间: 2015-11-17 21:30 标题: 板筋，筏板是鲁班下料当前必需要解决的问题
鲁班的板筋不能分区，大型地下室不能分区出量，鲁班简单的筏板都不能做，今年升级没有多大希望了
作者: 313794907 时间: 2015-11-17 22:00
加油鲁班
作者: hongyan 时间: 2015-11-18 08:23
1:、筏板排布图并支持修改及导出。
2、板支持分区，排布图应支持修改。
3、柱排布图并支持修改。
4、剪力墙排布图，端部及侧面保护层分开设置（这点其实很简单）
作者: 刘劲松1 时间: 2015-11-18 14:09
比预算版升级，没有区分电脑系统的位数
作者: 刘劲松1 时间: 2015-11-18 14:11
该升级的后面都会升级好的
作者: zhuchaolin 时间: 2015-11-18 16:57
饭要一口一口的吃，是事情呢要一件一件的做。我们也要相信鲁班。相信鲁班的明天会更好。为下料的升级顶一个
作者: 陈德强 时间: 2015-11-18 18:52
这次升级啊，实值的东西还真不多，大家提了那么多有用的建议，怎么就没有呢？
作者: 大胆的干警 时间: 2015-11-20 13:42
怎么就没有呢？怎么就没有呢？怎么就没有呢？大家提了那么多有用的建议！
作者: qxw123123 时间: 2015-11-20 14:41
不要吵了，按鲁班现在的状况已经很不错了。哪天实在不行了肯能会免费发布源代码，到时有能力的可以自己修改了
作者: 胜天 时间: 2015-11-24 23:34 标题: 升级
你们是门造车，中国不早开放了吗？尽是一些没用东西，我们用户心声一点没有听进去，跟工地工人学到一招：监理说这里不对，工人说请凉解，下次一定攺正，下次还是出同样问题。这叫虚心听取，屡教不改，同仁们你说是吗？
作者: nbjiandai 时间: 2015-11-28 22:48 标题: 回复 28# 胜天 的帖子
鲁班现在就没有专门搞下料的了，
作者: 葛福 时间: 2015-11-29 16:25
其实我也是和大多数人的想法差不多，觉得现在升级不升级的已经不太重要，就是能把现有的功能完善才是重中之重，一直关注鲁班，没看见有谁提出现在升级的内容，可是鲁班偏偏就升级了这些内容，而是不去改我们经常提出的问题，这些问题不改我想已经让不少老用户已经头痛的很，可是鲁班就是视而不见，说了这么多不是说鲁班升级的不好，功能多了是好，可是都是一些有毛病的功能，又有什么用，用着这些有问题功能，我们使用起来改来改去，费了很大的劲，还得带着电脑出去打工，不也就是丢掉了手中的笔吗？比手算就能强了那么一点，可是就为了这一点点的优势我们付出了多少代价，买电脑和打印机，还有就是鲁班软件，还有就是学习软件，功能越多我们学的越累，我们付出的不值呀，
算了不说了，想了很久也不明白鲁班开发者是怎么想的，难道真的像大家说的鲁班现在没有专业的下料研发了吗？
作者: 2010b 时间: 2015-12-6 11:40 标题: 筏板，板筋，任意勾选料单及汇总量
鲁班的筏板，板筋，料单统计，一直是鲁班用户最头头痛的问题，其他软件板筋做的都比较好，为什么鲁班这块做的不好，这样直接影响到鲁班的利益，把别的东西放放先把主要的东西给完善了，做工程就要做筏板，这是最根本的问题，简单的筏板都不能做，不重要的东西做的再好也无用
作者: 鲁班技术083 时间: 2015-12-7 17:00 标题: 回复 31# 2010b 的帖子
楼主您好：
感谢您的建议，您的问题我们已经记录后期会上报至研发部门，请您耐心等待软件的后续升级。
