标题: 迂回战术快速转换风口、风阀 [打印本页]

作者: 一冲程 时间: 2015-11-26 10:38 标题: 迂回战术快速转换风口、风阀

对于我们造价人员来说，一个复杂的工程，也可以说是一场战争，战争就要讲战术。算量软件中，通风工程的风阀等设备与给水、消防工程的阀门一样，是手工逐个布置的，这没问题，但算量利用软件讲究的是个快字，一两个阀门手工没问题，当阀门成百上千时，手工就不合适，尝试将风阀定义在设备构件中，作为设备来转换，可以，但转换出的构件多数是倾斜的，就连转换出来的风口转换后也是倾斜的，很难看，见右图

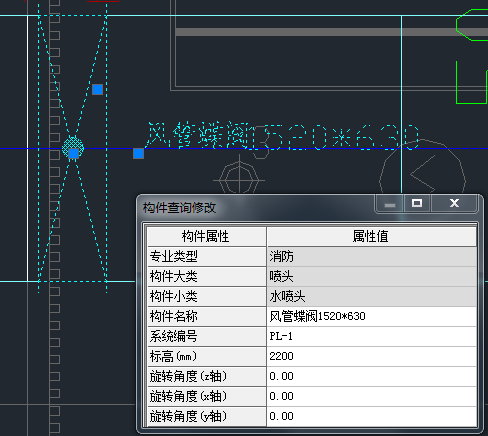

于是采用迂回战术，将风阀设置到消防工程中，转换后与底图一致、快捷、好看，设置好立体图形，也不影响BIM，很爽，这里之所以将风阀设定在喷头项目中，是因为喷头是默认的，直接调用，方便。可以根据各人的兴趣与爱好，放在消防设备中也行。见图2

[ 本帖最后由一冲程于 2015-11-26 10:40 编辑 ]

图片附件: 1.png (2015-11-26 10:38, 13.68 KB) / 该附件被下载次数 1192
http://bbs.lubanu.com/attachment.php?aid=88543&k=d18a524699f3adef42db0b5db316a7d2&t=1749036030

图片附件: 2.png (2015-11-26 10:38, 30.22 KB) / 该附件被下载次数 2575
http://bbs.lubanu.com/attachment.php?aid=88544&k=0d29349a1bb407ba849dcbf3c0573087&t=1749036030

作者: 鲁班技术026 时间: 2015-11-26 17:26 标题: 回复 1# 一冲程的帖子

风阀是要扣除所占风管的长度的，还在本专业下面进行转化较好

作者: 一冲程 时间: 2015-11-28 11:31

引用:

原帖由 鲁班技术026 于 2015-11-26 17:26 发表
风阀是要扣除所占风管的长度的，还在本专业下面进行转化较好

是的，这样算风管多算了，但本工程风口、风阀近千，手工布置“杯具”了，我手工以风阀数量扣除所占长度。在实际手工算量工作中，多数情况下、多数预算人员都没有扣除风阀占长。

[ 本帖最后由一冲程于 2015-11-28 11:33 编辑 ]

作者: fish.er 时间: 2015-12-24 11:49

风阀占量其实在大体量的工程中是可以忽略的，楼主这样处理是一个处理方式，一个个的数风机，风阀，风口是够郁闷的了。

作者: 一冲程 时间: 2015-12-24 17:16

引用:

原帖由 fish.er 于 2015-12-24 11:49 发表
风阀占量其实在大体量的工程中是可以忽略的，楼主这样处理是一个处理方式，一个个的数风机，风阀，风口是够郁闷的了。

欢迎、感谢参与，如果将来软件既能一次识别全图风阀，又能使风阀规格“随管”，水阀门亦同理，一次识别、转换、规格随管，**Φ挛蘖苛恕
