作者: 864463100 时间: 2015-12-15 16:34 标题: 基础梁的标注

这个基础梁的标注是什么意思的？

图片附件: [6(5X2E)A37UCZDS6XY$SO7.png (2015-12-15 16:34, 30.16 KB) / 该附件被下载次数 574
http://bbs.lubanu.com/attachment.php?aid=88732&k=49f0e56c675353cef564e47909602411&t=1745234860

作者: 鲁班技术023 时间: 2015-12-15 16:42 标题: 回复 1# 864463100 的帖子

您好，QQ上已回复。

作者: 毕木咨询 时间: 2015-12-15 22:05

有梁条基，这个标注结合你前面的一个帖子中的条基图就会明白了

作者: 864463100 时间: 2015-12-16 09:54 标题: 回复 3# 毕木咨询的帖子

基础梁的配筋信息是A8@200(4) B6C20 T6C20 N4C16这是基础梁的配筋，那LA8C200 YC16@200 A8@200这几个标注是代表什么的？

作者: lichengtong 时间: 2015-12-16 09:54

如果多翻翻图集会更明白

作者: 864463100 时间: 2015-12-16 09:56 标题: 回复 5# lichengtong 的帖子

您能说说这些标注代表什么的吗

作者: lichengtong 时间: 2015-12-16 10:44

LA8C200拉勾筋 YC16@200翼板主筋 A8@200分布筋 101-3图集

作者: 鲁班技术023 时间: 2015-12-16 10:45 标题: 回复 5# lichengtong 的帖子

看下面的图片中标注

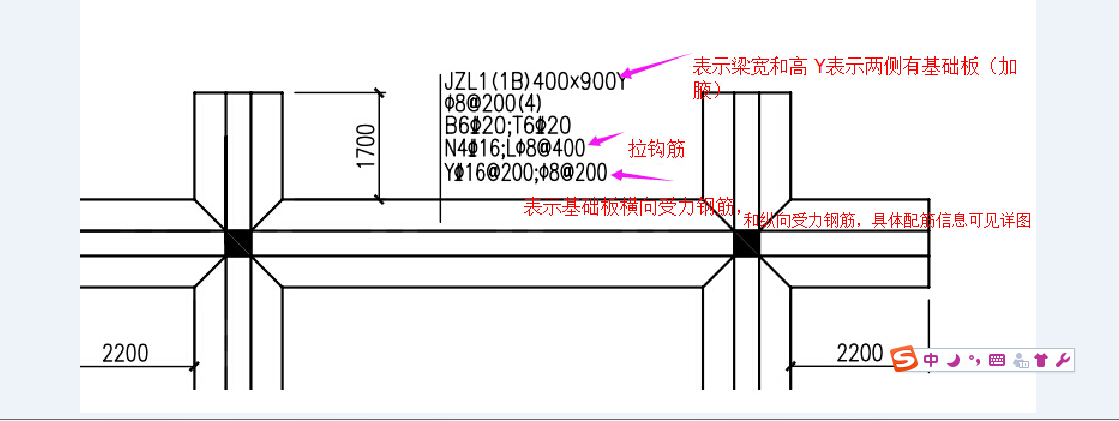

图片附件: 2674O1F@[L)$NYHXTLXIWQ4.jpg (2015-12-16 10:45, 192.8 KB) / 该附件被下载次数 2753
http://bbs.lubanu.com/attachment.php?aid=88734&k=e19c7caeeaa7b7ce0029d17d7c2939e0&t=1745234860
