标题: 阀门类在报表中显示不全 [打印本页]

作者: ymzmail 时间: 2015-12-16 17:06 标题: 阀门类在报表中显示不全

如图，管道是DN350，在计算时，报表截止阀规格不能显示，是何原因？

图片附件: 捕获.PNG (2015-12-16 17:06, 13.45 KB) / 该附件被下载次数 1768
http://bbs.lubanu.com/attachment.php?aid=88737&k=f566f188e5e002d7fa6b6b1ab31b6653&t=1749290877

图片附件: 捕获-1.PNG (2015-12-16 17:06, 4.14 KB) / 该附件被下载次数 1824
http://bbs.lubanu.com/attachment.php?aid=88738&k=19377f147b52a0a26a56db7645d6df19&t=1749290877

作者: 鲁班技术005 时间: 2015-12-16 17:18

您可以点击反查，看看阀门是否在管子的高度。

作者: ymzmail 时间: 2015-12-16 17:39 标题: 回复 2# 鲁班技术005 的帖子

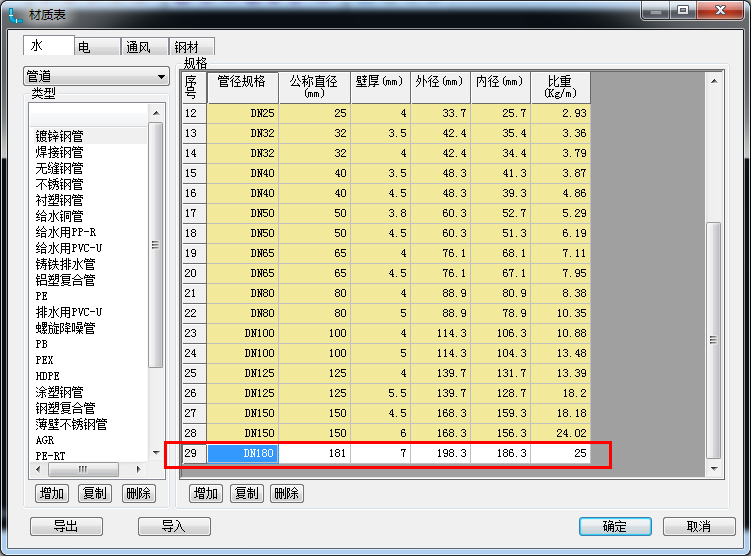

实际上已经生成了，但是在这个规格的管道在材质表中属于新增的，背景为白色的，它在生成时就不能认出管径，如图所示，已同个工程水管软连接为例

图片附件: 捕获-3.PNG (2015-12-16 17:39, 11.08 KB) / 该附件被下载次数 1815
http://bbs.lubanu.com/attachment.php?aid=88739&k=f741df3f84d0bc2fa44089d661184b66&t=1749290877

图片附件: 捕获-2.PNG (2015-12-16 17:39, 20.1 KB) / 该附件被下载次数 1801
http://bbs.lubanu.com/attachment.php?aid=88740&k=abf163948c33f0d3ce3493448e68cc9c&t=1749290877

图片附件: 捕获-4.PNG (2015-12-16 17:39, 12.57 KB) / 该附件被下载次数 1851
http://bbs.lubanu.com/attachment.php?aid=88741&k=b8eca958c14cb5f9ff8a0435ad8b654c&t=1749290877

作者: 鲁班技术026 时间: 2015-12-16 18:03

这个跟新添加的材质规格是没有关系的，只要在阀门的属性定义里面规格设置成随管即可

图片附件: QQ截图20151216175442.png (2015-12-16 18:03, 39.97 KB) / 该附件被下载次数 1725
http://bbs.lubanu.com/attachment.php?aid=88742&k=f412817faf348329936402f2a055615e&t=1749290877

图片附件: QQ截图20151216175502.png (2015-12-16 18:03, 37.68 KB) / 该附件被下载次数 1719
http://bbs.lubanu.com/attachment.php?aid=88743&k=e5846814df1736d157f462861ddfa739&t=1749290877

图片附件: QQ截图20151216175424.png (2015-12-16 18:03, 12.95 KB) / 该附件被下载次数 1704
http://bbs.lubanu.com/attachment.php?aid=88744&k=f54b6b124f9a5cf56da1ddf669e49e20&t=1749290877

作者: ymzmail 时间: 2015-12-17 10:23 标题: 回复 4# 鲁班技术026 的帖子

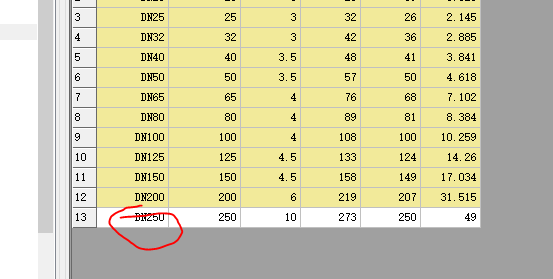

我的设置没错，你设置DN250的试试，大于DN200的好像不行

作者: 鲁班技术026 时间: 2015-12-17 10:34

添加的管材规格是没有什么大小规格限制的，楼主可以新建一个工程试一下

图片附件: QQ截图20151217102554.png (2015-12-17 10:34, 12.88 KB) / 该附件被下载次数 1718
http://bbs.lubanu.com/attachment.php?aid=88747&k=0a34b15437d378a7d4f0653a7a963514&t=1749290877

作者: ymzmail 时间: 2015-12-17 17:43

问题已解决，原因是仅导入构件，没有对材料进行相应的导入
