标题: 鲁班安装2016V17.0.0正式发布！ [打印本页]

作者: 安装首席发言人 时间: 2016-1-20 20:35 标题: 鲁班安装2016V17.0.0正式发布！

发布时间：2016年1月28日
升级方式：在线升级官网下载
1 新增功能

1.1 新增BIM功能——生成图纸

智能生成图纸功能来了，以鲁班工程为原型，直接生成剖面图、平面图，指导施工，辅助设计，并可输出dwg格式文件，直接留做竣工图存档
以最简单、快速的方式在工程模型中绘制出剖面标记、剖面编号与剖面范围，支持随平面图一起输出

1.1.1 剖面图功能支持多段剖切、连续剖切、斜面剖切，可自由选择剖切方向与范围，剖面标记生成后也可再次调整

1.1.2 剖面绘制完成后，双击剖面标记后一键生成该剖面的剖面图，可通过显示控制任意调整需要输出的专业或构件类型，轻松免去人工绘制大量而又繁琐的工作

1.1.3 自动生成图框、图纸名称、轴线、剖切线、找平线等部分，非常人性化的省去了人工绘制的工作

1.1.4 可自选颜色模板中的模板，按多种颜色方案生成剖面图，并可在显示控制中，选择按系统颜色生成

1.1.5 根据土建构件材质，对截面进行智能填充，所用材质一目了然

1.1.6 智能分析构件之间的位置关系，进行土建构筑物、管线、设备等等项目的真实遮挡，形象反映前后关系，准确无误

1.1.7 同时动态剖面利用精细的BIM模型，结合鲁班软件先进的图形处理技术，给您非同一般的体验，生成效果时时预览，动态处理，可随意拖动到理想面生成图纸，构件材质及截面完美填充，轴网标记一应俱全，效果媲美人工绘制，还可切换至3D模式，观察三维空间切割情况，炫酷至极！

1.1.8 图纸中的构件发生变更，不用怕，更新剖面图功能一键帮您搞定，直接框选图框，一键更新，变更就是这么简单

1.1.9 并可一键生成工程平面图，可通过显示控制任意调整需要输出的专业或构件类型，轻松免去人工绘制大量而又繁琐的工作

1.1.10 相关配置和剖面图一样可以自由调配，为您的出图提供多种智能选项

1.1.11 一键框选范围输出图纸，可选路径保存为DWG格式图纸，方便快捷

1.1.12 输出图纸后可保留鲁班标注与图框，让您的图纸直接指导施工

图片附件: 图纸.png (2016-1-20 20:48, 69 KB) / 该附件被下载次数 4123
http://bbs.lubanu.com/attachment.php?aid=88989&k=7c32976fb6d6f048e8172ce66cd06903&t=1749030582

图片附件: 图纸2.png (2016-1-20 20:48, 279.34 KB) / 该附件被下载次数 4188
http://bbs.lubanu.com/attachment.php?aid=88990&k=cfcd4ec356f5f84c7eb9791f2cf26962&t=1749030582

图片附件: 图纸3.png (2016-1-20 20:48, 158.82 KB) / 该附件被下载次数 4198
http://bbs.lubanu.com/attachment.php?aid=88991&k=fc56762d7e2b08e6a20f5de127ed59f6&t=1749030582

图片附件: 图纸4.png (2016-1-20 20:48, 176.5 KB) / 该附件被下载次数 4139
http://bbs.lubanu.com/attachment.php?aid=88992&k=4e9c34a767e6652cfc759afb5085cbce&t=1749030582

作者: 安装首席发言人 时间: 2016-1-20 20:35

1.2 新增BIM功能——快速标注

配合图纸功能，对其生成的图形进行快速有效的方法标注，比起传统全手动标注，可大大节约工作量与工作时间

1.2.1 新增引线标注，沿线标注、对齐标注、共用引线、间距标注、标高标注及标注删除功能，为您的图纸标注提供多种选择

1.2.2 快速标注单个、多个构件的属性，多个同类构件还可自动合并标注

1.2.3 各种标注均支持自定义各种标注颜色和文字高度，可选多种文字标记样式，包括设备标注专用开口框式标注

1.2.4 标注信息全类型开放选取，同时支持区分设置各类构件的属性信息，并记录选项

1.2.5 沿线标注及对齐标注可针对构件中心线位置进行偏移及不同角度的标注选择

1.2.6 共用引线快速标注多个线性构件属性，针对于多排管线进行有序标注

1.2.7 间距标注可快速标注多个构件之间的间距，可选标注比例，对标注的长度值进行数量换算

1.2.8 标高标注快速标注各个构件的标高，支持工程相对标高与楼层相对标高，两种标高模式的换算

1.2.9 标注删除功能可快速筛选图纸中的标注，并一键删除，满足您的重新标注的需求

有了这么多强大的标注功能，出图再也不会显的那么单调了，赶快使用起来吧

图片附件: 标注.png (2016-1-20 20:45, 96.64 KB) / 该附件被下载次数 4188
http://bbs.lubanu.com/attachment.php?aid=88985&k=2912ee4c2f636215c1e25d569ae27588&t=1749030582

图片附件: 标注2.png (2016-1-20 20:45, 28.84 KB) / 该附件被下载次数 4077
http://bbs.lubanu.com/attachment.php?aid=88986&k=5dab49f959c9ae9ff8f845fdb14948b7&t=1749030582

图片附件: 标注3.png (2016-1-20 20:45, 78.54 KB) / 该附件被下载次数 4090
http://bbs.lubanu.com/attachment.php?aid=88987&k=3dfe5512c9f314c4cd366975fc042319&t=1749030582

图片附件: 标注4.png (2016-1-20 20:45, 81.75 KB) / 该附件被下载次数 4054
http://bbs.lubanu.com/attachment.php?aid=88988&k=309e9a30958852b21921779243331721&t=1749030582

作者: 安装首席发言人 时间: 2016-1-20 20:35

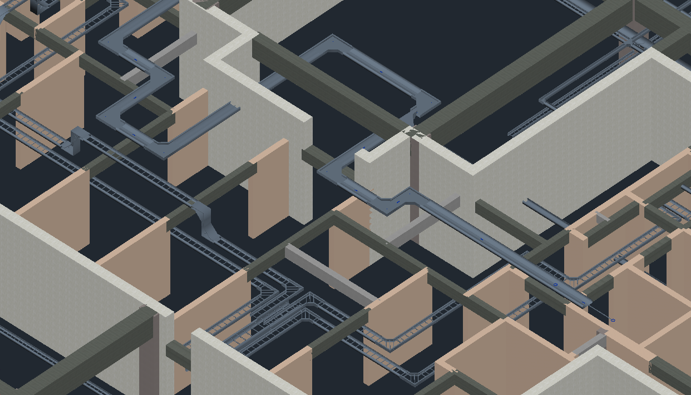

1.3 新增BIM功能--智能避让

业内首创的高智能化功能，结合BIM模型的碰撞检查与施工规范，自动进行管线之间的避让

1.3.1 可选根据管线规格自定义多种避让参数，区分水平和垂直避让距离，更有针对性

1.3.2 可选90度过弯与45度过弯两种过弯样式，根据施工要求不同任意设置

1.3.3 支持自动判断避让的上下方向，可以根据规范定义的方向自动根据障碍物判断避让方向，也可以选择经济型的方式，以最短的路径进行避让

1.3.4 支持设置碰撞容差，为带保温的管线设置合理的碰撞容差范围

1.3.5 根据施工规范，间距过小的管线也应该进行避让处理，设置的避让距离不足规范时，自动补足至规范距离

1.3.6 智能化分析管线沿程遇到的障碍物，对于连续的障碍物进行合并避让，开放设置障碍物间的合并距离

1.3.7 可设置可避让高度的下限，避免管线避让后低于施工范围

1.3.8 开放选择参与避让的构件类型，并按避让的优先级排序

1.3.9 对智能避让结果进行详细分析，并可让用户参与分析结果的处理

1.3.10 对避让位置进行三维局部定位，以及当前层二维全局定位，最直观地显示该位置情况，三维局部定位还会显示智能避让后的效果预览

1.3.11 对于无法智能避让的位置显示详细的分析结果，便于此类问题的手动处理，同时还可以展现具体的管线信息与障碍物明细

1.3.12 支持个别避让点参数的手动修改，包括水平净距、垂直净距、避让方向以及过弯角度，使得功能更具人性化，对于个别复杂的位置可以单独处理而又不影响全局效果，在手动修改后重新进行分析，也会使得避让后的三维预留效果更新

1.3.13 对于智能分析可能有误的地方我们也支持用户忽略该位置的避让，同样对于部分无法避让的位置我们也支持用户在该位置强制避让，选择强制避让后再手动修改参数也可使得部分二次碰撞的问题得以解决

1.3.14 对所有成功避让和无法避让的位置进行标记，方便最后避让效果的校验，同时还有自动定位功能辅助查找避让点

水管、风管、桥架避让拥有单独命令，独立设置参数，可根据需求分步避让，其中水管还可分为排水管、冷水管和热水管单独避让，更符合实际施工需求

图片附件: 避让.png (2016-1-20 20:53, 424.78 KB) / 该附件被下载次数 4230
http://bbs.lubanu.com/attachment.php?aid=88993&k=4837597270045d0e6773133614e588fe&t=1749030582

图片附件: 避让2.png (2016-1-20 20:53, 350.62 KB) / 该附件被下载次数 4226
http://bbs.lubanu.com/attachment.php?aid=88994&k=c7ed91b5a501b4d272f2b57d8ac66f67&t=1749030582

图片附件: 避让3.png (2016-1-20 20:53, 261.69 KB) / 该附件被下载次数 4125
http://bbs.lubanu.com/attachment.php?aid=88995&k=551cb8ecc8fc70a9f097eb9a72d80b06&t=1749030582

图片附件: 避让 4.png (2016-1-20 20:53, 178.94 KB) / 该附件被下载次数 4192
http://bbs.lubanu.com/attachment.php?aid=88996&k=27ae2442d5ccc1fd84199c06c3b1397d&t=1749030582

作者: 安装首席发言人 时间: 2016-1-20 20:35

1.4 新增BIM功能——三维空间

工程模型没法分区查看？

还在用双视口功能做综合管线排布？

被挡住的模型完全看不见？

鲁班安装隆重推出三维空间系列功能！

独立窗口展示任意空间模型，布置构件后即刻刷新！

包括：长方体空间、圆柱体空间、椭圆空间、自定义空间，五种基本空间几何形状，可以生成同类软件无法生成的高难度空间！

业内首创空间组合功能，可以将多个空间组合在一起！

同时还支持空间扣减，可以在一个空间的基础上扣减另外一个空间，做到高度复杂的展示功能！

如此强大无比的功能，是否让你耳目一新？是否让你怦然心动？

图片附件: 空间1.png (2016-1-20 20:56, 182.76 KB) / 该附件被下载次数 4195
http://bbs.lubanu.com/attachment.php?aid=88997&k=66f5c595848008f4a5d12b7470b6f43c&t=1749030582

图片附件: 空间2.png (2016-1-20 20:56, 259.1 KB) / 该附件被下载次数 4130
http://bbs.lubanu.com/attachment.php?aid=88998&k=c44eae4467078d72a877d87475e5816e&t=1749030582

作者: 安装首席发言人 时间: 2016-1-20 20:35

1.5 新增BIM功能——材质编辑

新增材质渲染功能,软件自带丰富的材质库，用户自定义模板，支持砖石、金属、玻璃、塑料、涂料、陶瓷、其他等分类材质，种类繁多,可自由搭配想要的材质

材质以货架列表形式展现，清晰明了

支持土建及安装构件全部的大小类别，并可批量设置材质，提供多种选择

材质属性编辑参数齐全，界面简洁，操作简便，实用性强

颜色、透明度、反光率、光泽度等参数任您选择，为您的材质选择提供更多的选项

可自由添加各种新材质，模板及库文件支持导入导出，材质文件还可以相互分享了！

图片附件: 材质.png (2016-1-20 21:05, 808.35 KB) / 该附件被下载次数 4312
http://bbs.lubanu.com/attachment.php?aid=89005&k=119d6f50a692f076e1587ea785a506ba&t=1749030582

作者: 安装首席发言人 时间: 2016-1-20 20:35

1.6 新增BIM功能——光源

有了材质贴图的功能配合，软件的模型显示已经提高了很大的一个档次，但是我们是不是可以做到更好，支持更多效果呢？

想让软件出精装修的效果，是不是需要更多的功能来支持？

各种光源的效果配合，感觉瞬间不一样了，配合光照效果，模型更加逼真

生成灯光，生成环境光，天光背景和照明，各种参数和效果任您选择

可设置阳光的强度、角度和时间，模型效果随之联动，炫酷至极

光源列表中可对您设置的光源进行统一管理，各种细化的参数任您设置

配合各种炫酷的灯光效果，马力全开，让你的BIM模型瞬间高大上起来了，小伙伴们是不是惊呆了，赶快用起来吧！

图片附件: 光源.png (2016-1-20 21:14, 434.48 KB) / 该附件被下载次数 4202
http://bbs.lubanu.com/attachment.php?aid=89019&k=63e0488b6f8172bc494ef6cf63245287&t=1749030582

图片附件: 光源2.png (2016-1-20 21:14, 370.84 KB) / 该附件被下载次数 4210
http://bbs.lubanu.com/attachment.php?aid=89020&k=3fb6ef334f9d068a9f28626eb2d47065&t=1749030582

作者: 安装首席发言人 时间: 2016-1-20 20:35

1.7新增BIM功能——连接短管

传统的连接短立管命令升级啦！升级版的功能不仅可以在垂直方向生成短管，水平段亦可生成

不仅是管道，只要是软件中的线型构件，此次全部全面支持短管连接命令

生成方式增加直角连接，断开的线型构件可选择两种生成方式进行连接，规格任您选择，方便快捷

图片附件: 短管.png (2016-1-20 21:08, 26.6 KB) / 该附件被下载次数 4047
http://bbs.lubanu.com/attachment.php?aid=89011&k=4de620588469237cecc96f174614051d&t=1749030582

作者: 安装首席发言人 时间: 2016-1-20 20:36

1.8新增功能——渲染

照片渲染功能来了，各种效果，各种输出尺寸，配合材质贴图，出图的效果上了简直不是一个档次

可对您设置好材质及光源的工程进行实时渲染，也可选择部分区域进行渲染效果的查看

渲染的预设和设置中的各项精度，对比及复杂参数

演示级别的效果更是可以媲美精装修软件的效果，模型瞬间高大上起来了。按照您的设置，配合灯光效果，更上为模型润色不少，真正媲美精装修软件的效果，做最专业的BIM软件

作者: 安装首席发言人 时间: 2016-1-20 20:36

1.9 新增全新报表-清单汇总表、清单汇总表、定额汇总表

全新鲁班安装清单汇总表报来了！

全新的风格界面，空间界面布局更广阔。高端！大气！上档次！

数据结构彻底优化，报表性能显著提升, 另您耳目一新！

配合新报表界面的各种实用功能，体验上好的可不是那么一点点

图片附件: 报表.png (2016-1-20 21:11, 167.8 KB) / 该附件被下载次数 4148
http://bbs.lubanu.com/attachment.php?aid=89014&k=8a3df75781d7fd4c6e6a9c65ac19a1d4&t=1749030582

作者: 安装首席发言人 时间: 2016-1-20 20:36

1.10 新增导流片样式

传统的导流片样式太low？

单叶双叶显示无法区分？

现在导流片样式全新改版，单叶双叶导流片各自作为整体样式，可单独显示控制查看，让您的模型更加精准

1.11 新增导流片一键生成功能

还在为导流片的一个个的布置头疼不已么，

此次版本新增导流片一键生成功能，支持生成的风管类型和弯头类型任你选择，整个布置模式一键搞定

此次还增加了连接板的计算规则，让您的计算更加精准，不漏掉一点点工程

图片附件: 导流片.png (2016-1-20 21:16, 150 KB) / 该附件被下载次数 4138
http://bbs.lubanu.com/attachment.php?aid=89023&k=d1ceea0afdda453161d1194ef9c4552e&t=1749030582

作者: 安装首席发言人 时间: 2016-1-20 20:36

1.12新增桥架样式

全新的桥架样式来，新增托盘式桥架、梯级式桥架，传统的槽式桥架通领三军的情况再也不会出现了

属性中任意切换桥架样式，为您的建模提供更多种选择，不仅如此，出图方面也是有很大的效果提升，赶快来使用吧！

图片附件: 桥架.png (2016-1-20 21:18, 289.98 KB) / 该附件被下载次数 1680
http://bbs.lubanu.com/attachment.php?aid=89024&k=8f73ea7a1a6d1ee48dd96830464f5b1f&t=1749030582

作者: 安装首席发言人 时间: 2016-1-20 20:36

1.13 新增选择布桥架命令

各种线型构件均支持选择布功能，只剩桥架了，不要急，此次选择布桥架功能如期而至，电气和弱电专业同步支持

各种桥架连接配电箱的问题均可通过选择操作一次完成，再也不用一根根的去分别布置了，垂直段的桥架支持插入配电箱表面，更加贴近现场实际，快来试试吧

图片附件: 选择布桥架.png (2016-1-20 21:21, 86.07 KB) / 该附件被下载次数 1663
http://bbs.lubanu.com/attachment.php?aid=89031&k=134e70ba7ec6a2f5251cd86ebc4bfd1f&t=1749030582

作者: 安装首席发言人 时间: 2016-1-20 20:36

1.14 新增视图模板功能

显示控制的点选麻烦？建模或者对量的时候没法按照自己的选择一键搞定？NO，显示控制模板功能来了

模板管理中按照您的需求自由设置构件的显示状态并加以命名，构件状态支持选择至具体的属性，储存的模板文件一键下拉，迅速切换，视图切换就是这么方便简单

图片附件: 视图模板.png (2016-1-20 21:23, 146.2 KB) / 该附件被下载次数 1628
http://bbs.lubanu.com/attachment.php?aid=89034&k=624bc7e6fbfb7a861039e085f0e1266e&t=1749030582

作者: 安装首席发言人 时间: 2016-1-20 20:36

2 优化功能

2.1 系统编号增加搜索功能

布置的构件需要对应相应的系统编号，电气和弱电专业怎么这么多，找起来太麻烦了，能不能快速定位呢？

系统编号栏此次搜索功能来了，增加了模糊搜索和精确搜索两种功能，按照您的需求自由选择，系统编号的定位不再是难题

2.2 BIM套管和支架支持参照布置

布置好的BIM套管和支架此次支持了参照布置功能，让你在建模和后期调整模型的时候更加的方便，快捷

2.3 BIM套管及阻火圈系统增加随管逻辑

套管和阻火圈系统编号归类全在一起，没法按照系统去区别分类？现在这个问题也可以解决了，新增系统编号随管选项，保证您的附件按系统归类正确

2.4 生成套管名称的优化

一键生成的套管规格相同，命名便是传统的+1逻辑，后期改起来费事费力

现在不用了，名称自动匹配套管长度，属性名称排版一目了然，再也不用无脑的一个个去修改了

作者: 安装首席发言人 时间: 2016-1-20 20:36

2.5 坡度功能优化
线型构件的坡度调整增加了同类别同系统编号可批量调整的逻辑，不再是以前的单根管道的角度调整，高效，快捷

2.6 风设备支持读取风管角度

风设备的布置一直是水平的，遇到有角度的风管可就需要二次调整角度了，改起来可不是一般的麻烦

此次增加风设备读取风管角度的命令，不管风管是什么角度，均可随其角度布置，和手动调整设备角度的时代再见吧！

2.7 风管末端支持布置侧风口

谁说风管的末端只支持布置封板，风口也是需要的，此次布置风口命令可自动识别风管末端，按照其角度去布置相应朝向的风口，操作真是越来越简便了

2.8 BIM套管类型支持批量修改

遇到统一类型的几何构件套管规格一致，一个个下拉改起来是不是太麻烦了，此次增加了批量修改功能，让您的套管生成操作上再次提升

作者: 云端漫步 时间: 2016-1-20 23:12

鲁班安装软件这次升级，可以指导施工，很好。

作者: 一冲程 时间: 2016-1-20 23:28 标题: 什么时候能将清单定额量与消耗量分别（区别）出报表啊

有个标记也行啊

作者: 一冲程 时间: 2016-1-20 23:31 标题: 新增批量桥架布线要顶，这是继批量管线转换后的又一重大成果

新增批量桥架布线要顶，这是继批量管线转换后的又一重大成果

作者: wuzhanpu1118 时间: 2016-1-21 08:40

新增批量桥架布线要顶，这是继批量管线转换后的又一重大成果

新增批量桥架布线要顶，这是继批量管线转换后的又一重大成果

作者: 鲁班技术026 时间: 2016-1-21 08:51 标题: 回复 17# 一冲程的帖子

本次就是在新报表里面全新增加了清单汇总，定额汇总表，清单定额汇总表的页签

作者: 一冲程 时间: 2016-1-21 09:17

引用:

原帖由 鲁班技术026 于 2016-1-21 08:51 发表
本次就是在新报表里面全新增加了清单汇总，定额汇总表，清单定额汇总表的页签

多谢版主，多谢鲁班，拭目以待

作者: 一冲程 时间: 2016-1-21 09:18 标题: 有了选择布桥架功能，离这个神预测又更近了一大步

http://bbs.lubanu.com/viewthread ... &extra=page%3D1

作者: yan_7429 时间: 2016-1-21 09:33

谢谢鲁班，期待试用

作者: ymzmail 时间: 2016-1-21 09:51

功能非常强大，感谢

作者: 云端漫步 时间: 2016-1-21 09:59

好久不用鲁班安装软件了，不知道现在能不能对给排水管线进行转换了吗？

作者: 何以笙箫默 时间: 2016-1-21 10:34

给排水管道转都是可以转化的，统一的标高，不过我看上面的连接短立管功能在给排水专业里面配合使用，倒是挺好的，也很方便

作者: lajiw 时间: 2016-1-21 10:56

这次升级不错啊

作者: weifengyy 时间: 2016-1-21 16:44

还是期待鲁班能推出清单导入，和工程量核对功能。

作者: 一冲程 时间: 2016-1-25 23:14 标题: 热切期盼中

热切期盼中

作者: 一冲程 时间: 2016-1-25 23:15

引用:

原帖由 weifengyy 于 2016-1-21 16:44 发表
还是期待鲁班能推出清单导入，和工程量核对功能。

你是说，鲁班清单导出到造价？可以啊，目前的版本就可以

作者: 白云123 时间: 2016-1-28 09:29

发版吧，发版吧，强烈期待中，今天

作者: 鲁班技术026 时间: 2016-1-28 14:37

鲁班安装2016V17.0.0已经正式发布啦，大家即可在下载中心下载升级程序
http://ziyuan.lubanu.com/gylist.php?fid=3

图片附件: QQ截图20160128142102.png (2016-1-28 14:37, 18.36 KB) / 该附件被下载次数 5389
http://bbs.lubanu.com/attachment.php?aid=89137&k=2fdb93825636bc9dbf02023e47a023a5&t=1749030582

作者: 一冲程 时间: 2016-1-28 17:45 标题: 正在升级中，试用后第一时间与大家分享

正在升级中，试用后第一时间与大家分享

作者: 一冲程 时间: 2016-1-28 17:48 标题: 建议下载程序安装

打开旧版本升级太慢,不要覆盖原有版本，建议另建目录安装，以免新版本出问题时，旧版本还能继续使用。顺利打开了一个已做工程

[ 本帖最后由一冲程于 2016-1-28 18:00 编辑 ]

图片附件: 17.0鲁班.png (2016-1-28 18:00, 127.32 KB) / 该附件被下载次数 35515
http://bbs.lubanu.com/attachment.php?aid=89140&k=2f49be27fe5e04b0f08d63682ea5cbf1&t=1749030582

作者: 鲁班技术026 时间: 2016-1-28 17:57 标题: 回复 34# 一冲程的帖子

直接下载升级程序安装，新旧版本是可以共存的
