标题: 板筋的计算问题 [打印本页]

作者: 葛福 时间: 2016-1-27 16:44 标题: 板筋的计算问题

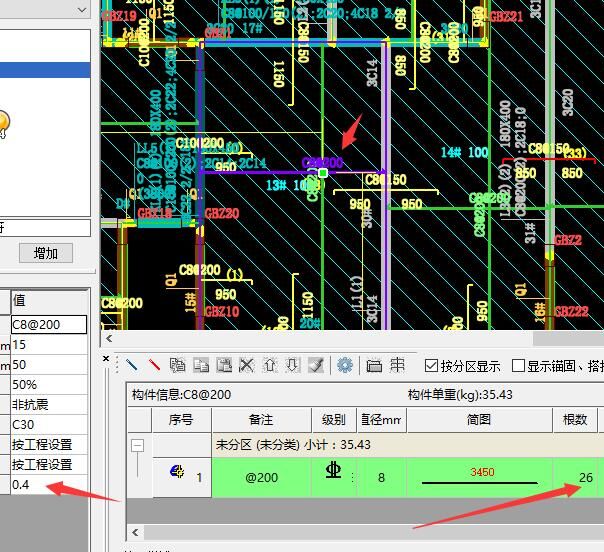

现在板筋计算有问题，就是感觉框剪结构的板筋会有问题，比如这块板的支座有墙的存在就会出现板筋根数计算错误，大多会少一根，但好像又不完全是这样，这个问题很烦脑，在有一个问题就是板筋中相同钢筋合并的问题，一个方向的板支座又有梁又有墙的时候，这个板筋就会出现两个相同的长度，以梁为支座的板筋和以墙为支座的板筋会分别出来，这样的料单出来会感觉非常的乱。如果以上的文字较难理解，下面上图，配合理解，希望鲁班给我帮助一下，尽快回复，谢谢。

图片附件: 1.png (2016-1-27 16:44, 14.67 KB) / 该附件被下载次数 848
http://bbs.lubanu.com/attachment.php?aid=89124&k=245892637bf69dabb10e3af6cfeea429&t=1749403760

图片附件: 2.jpg (2016-1-27 16:44, 101.46 KB) / 该附件被下载次数 861
http://bbs.lubanu.com/attachment.php?aid=89125&k=2f1da87409b9d7aef5a32170a858f26f&t=1749403760

图片附件: ３.png (2016-1-27 16:44, 18.92 KB) / 该附件被下载次数 877
http://bbs.lubanu.com/attachment.php?aid=89126&k=4998bde1993f77f092d339709601d4a8&t=1749403760

作者: 鲁班技术023 时间: 2016-1-27 17:22 标题: 回复 1# 葛福的帖子

楼主您好，检查下板的布置范围是否相同。方便请加QQ:631181063，工程发过来并注明详细情况。

作者: 葛福 时间: 2016-1-27 18:21

加你QQ了，等你回复

作者: 鲁班技术023 时间: 2016-1-28 09:10 标题: 回复 3# 葛福的帖子

您好，不好意思，我们这边没收到你的信息，请重新加并注明详细情况把工程发过来。

作者: 从开始到现在 时间: 2016-1-28 09:44

这是暗柱的问题，板筋不会以暗柱为支座，布板前把梁延伸至交点，形成封闭。

图片附件: QQ截图20160128092046.png (2016-1-28 09:44, 87.99 KB) / 该附件被下载次数 1856
http://bbs.lubanu.com/attachment.php?aid=89128&k=d551cd8a432beb290242b4aea04b709b&t=1749403760

图片附件: QQ截图20160128092121.png (2016-1-28 09:44, 47.47 KB) / 该附件被下载次数 1822
http://bbs.lubanu.com/attachment.php?aid=89129&k=5cd6f9bfea39834647a683a754eefce1&t=1749403760

图片附件: QQ截图20160128092259.png (2016-1-28 09:44, 44.27 KB) / 该附件被下载次数 1819
http://bbs.lubanu.com/attachment.php?aid=89130&k=2c0ec2514ac773453bca0db5bf13587b&t=1749403760

作者: 葛福 时间: 2016-1-29 22:01

谢谢你的回答
