作者: 一冲程 时间: 2016-2-10 16:09 标题: 核心：算量无缝对接造价的窗户纸--模型、算量、造价与脸唇齿之3.3
3.3算量到造价的对接
算量导出到造价的功能一直存在，有三种方法进行，一是鲁班生成的造价文件可以直接导出到鲁班造价或者清单大师等个别的造价软件；二是Excel清单量报表可以导出到所有造价软件；三是Excel清单、定额量报表能导出到部分具有定额接收功能的造价软件。
算量过程是千槌打鼓，导出到造价软件是一锤定音，但每次到这一步就心里发毛，因为目前的清单、定额量报表是交互统计的，即已定义了构件属性的清单定额量报表中包括消耗量，消耗量报表又包括已定义了构件属性及未定义构件属性的全部当数量，不能一目了然的知道什么构件未定义清单、定额属性，虽然也能导出到造价，关键是不能无缝，即不能直接利用报表工程量，定义构件清单、定额的过程又过于复杂，极易遗漏，以至于被迫放弃这项特别重要的功能-利用现代科技的电子算量结果，却不能直接为造价软件所用，算量结果虽然产生，却又要回到原始的组价方法去输入数字，更重要的是手工输入数字会不可避免的产生错误。
一个号的清单分析表一张纸到也罢了，可一些政府部门工作人员，竟然创造性地发挥到一个清单号一个分部工程、数十张纸的地步，可我们号称的与这接轨的国际招标方式的源头，如日本与台湾的招标方式，一个清单仅仅是一行文字而已！先不谈清单招标方式的千夫所指与诸多不是，既然有这个政策，我们就必须服从，无论算量软件是否用于BIM，但利用算量软件产生的消耗量作为造价依据是必须的，也就是说算量必须关联造价，利用算量软件的材料消耗量，当然可以组价，但必须在造价软件中编制、套用清单、定额。算量软件也有这个功能，是可以定义清单、定额的，问题是定义过程很繁琐，又容易发生漏定义，造成漏计工程量的错误，于是，考虑由构件名称与材料编号自动生成清单号与清单名称。
3.4清单结构
清单编码以12位阿拉伯数字表示。其中 1、2位是专业工程顺序码， 3、4位是附录顺序码，5、6位是分部工程顺序码，7、8、9是分项工作顺序码，10、11、12位是清单项目名称顺序码。其中前9位是《清单规范》给定的全国统一编码，根据规范附录A、附录B、附录C、附录D、附录E的规定设置，后3位清单项目名称顺序码由编制人根据图纸的设计要求设置。
以上是规范中专家对清单码的表述，太专业、太复杂、太不亲民了，以通俗的方式解释一下，前两位代表专业，安装工程就是03，第3、4位各分册，安装专业共01~11分册，第5、6位《章》，第7~9位《节》，与各册定额是相对应关系，后三位是序列号，掐头4位，去尾3位，看似复杂的12位清单号，我们只要考虑中间5位数的意义与排列规则就行，而且，在算量软件中对后三位重复也无关，造价软件可以重新自动排序。
常用的材料，无非是箱、盒、管、线、缆、灯具、开关、阀门、设备，这些大类，不会超过100个9位组成的实际只需要考虑5位数的基本号，常用的也就几十个，正常人只花几天功夫可以背下来。现有的材料消耗表中，已有数量、规格两个参数，因为没有清单号或定额号，不能直接为造价软件所使用。
3.5目前报表的实际价值
目前的报表共三组，一、消耗量报表，二、清单量报表，三、定额量报表，消耗量是基本报表，所有构件都会在这个表中统计，后两个报表需要对构件进行清单、定额的定义，如未进行定义，就只有消耗量报表可用，如果已定义，后两个报表可以作为造价文件输出到造价软件，问题是不能简单明了的查看构件定义情况，所以后两个报表已无实用价值。
3.6算量无缝对接造价的窗户纸
2003清单招标方式推广以来，一个分部分项工程必须由清单与定额组成，清单是规格、参数、安装方法等技术依据，也是招投标的法律依据，定额是组价依据，清单是锁定不得改变的，定额是可以改变的，定额量又是清单量的重复：2003与2008清单规则中，还有部分清单由数个子项构成，如防雷、接地、刷漆等，2013清单规则中，所有清单全部由单项子项组成，即一项清单，一项定额。造价软件通过清单的引导可以套用定额组价，一些优秀的造价软件可以全工程复制模板工程的定额文件数据，这个过程比算量报表中的定额量数据更方便，不再需要在造价软件中定义主材名称与单价，因此，伤其十指不如断其一指，我们集中精力以最小的代价，在消耗量报表中做文章，我们只要将目前的消耗量报表简单地改进，在第一列前增加12位清单号，就一劳永逸地解决算量到造价的无缝对接、未定义构件清单定额属性造成工程量漏算、以至放弃报表导出到造价的功能问题！而且也解决了目前清单定额报表无实用价值的问题，完成这项工作，对于目前的版本，这仅仅是一层窗户纸而已。
3.7材质表的扩展

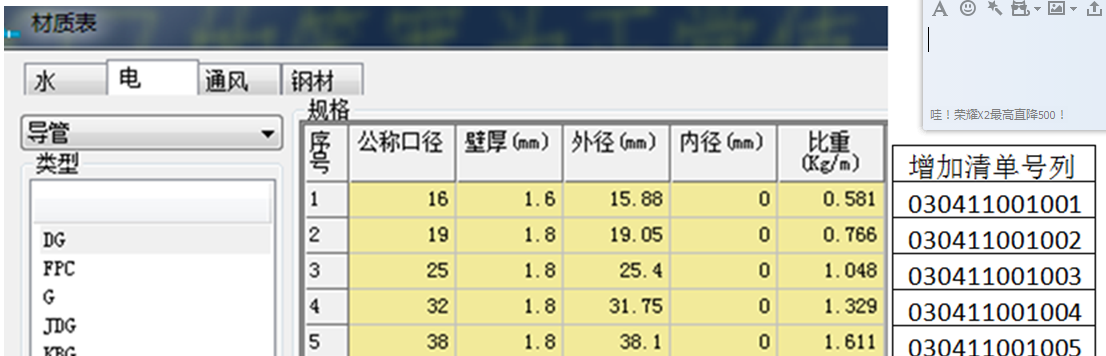

下图中，左侧为现有材质表，右侧为建议增加的清单号，以DG管为例，DG管的前9位号都是一样的，其实不仅仅DG管，所有配管，包括钢管、塑料管9位基本号都是一样的，在算量软件中，同一种材料、不同规格的构件，只用一个号也没关系，由造价软件去排序，就是说，所有配管、或者所有中间五位号相同的构件，都能共用一个清单号，这样处理，清单号就更简单了，其它材料、设备也类似：
3.8更直观的清单号描述
视察操作系统的突出贡献是所见所得，上述“3.7”所建议的在材质表填写清单号的方法，不能所见所得，且开关、插座、配电箱等材料还不在材质表中反映，下面建议一个更简洁、方便的方法，即利用现有的属性定义栏目，增加《清单号》与《031007001001》，自动插入这个增加的清单号到现有报表中：
对于同样特别重要、快速、高效的图例转换功能中，以上述原理，让设备关联清单号就行。
3.9消耗量报表的改进
算量软件虽有清单描述过程，但非常麻烦，且复制清单时又不能将所有参数一同复制，我们不能过分苛求鲁班算量在清单描述手法上与造价软件一样顺手，这本来是造价软件的工作，其实这个过程完全可以省略，现有消耗量报表的“项目特征”描述，完全符合清单编制要求与标准，直接利用这个报表，插上一列与材质表或属性定义同步的清单号就非常完美了，根本无需再去进行清单描述，按照我不成熟的理解，鲁班完成这个工作应该很容易。当下，在软件报表没有解决之前，我们将鲁班导出的excel表中《项目特征》的0301001007001剪切到红色位置，就是一个标准、通用的excel清单，比其它任何组价方法都可靠。下图，红色部分是手工制作的，黑色部分是现有消耗量表：
3.10他山之石
一、清单、定额量与消耗量报表各自独立出报表，即，已定义了清单定额的构件，不再在消耗量报表中出现，从而，对未定义属性的消耗量报表构件再补充定义。
二、对已转换构件进行标注，其中“BV2.5（7个）”表示BV2.5已有7段构件，BV4没有括弧标注，没有构件转换，根据标记“（7个）”，有目的检查BV2.5构件的属性定义情况，见下图：
3.11以玩电游心情快乐算量
完善了上述过程，算量直接导出到造价，不再因先进的算量技术，组价时还要原始手段核对数字，不再担心工程量漏算，以做电子游戏的心态快乐算量，方能说算量软件已经很完善，使算量软件不再孤立存在于BIM与造价之间，真正发挥承上启下的桥梁，才拥有了天下第一发言权的嘴或唇。
[ 本帖最后由 一冲程 于 2016-2-15 17:20 编辑 ]
图片附件: 材质表.png (2016-2-10 16:18, 166.33 KB) / 该附件被下载次数 1333
http://bbs.lubanu.com/attachment.php?aid=89185&k=442a75aac24f0e0880b1029c12c1c67b&t=1748160691
图片附件: 更改消耗量表.png (2016-2-15 15:56, 67.93 KB) / 该附件被下载次数 1315
http://bbs.lubanu.com/attachment.php?aid=89186&k=fc309e88be57b10fcd17a275fb39c3a2&t=1748160691
图片附件: 他山之石.png (2016-2-10 16:18, 41 KB) / 该附件被下载次数 1318
http://bbs.lubanu.com/attachment.php?aid=89187&k=c2ce2b8f4e706a02a0280cc07a0cb125&t=1748160691
图片附件: 属性定义增加清单号.png (2016-2-11 10:52, 104.87 KB) / 该附件被下载次数 1311
http://bbs.lubanu.com/attachment.php?aid=89188&k=1836261c96dc608d4201e5ec6bbf6a2a&t=1748160691
作者: huxinqun 时间: 2016-5-6 21:50
楼主高见、值得学习
