标题: 配线引线的配管问题 [打印本页]

作者: wang5637199 时间: 2016-4-30 15:17 标题: 配线引线的配管问题

用桥架配线引线后在一个位置生成了两根立管，怎么能让他生成一根。而且单根平管里是BV3*2.5 穿15的管图纸要求4根以上的穿25的管等于说是平管是15的管两根公用一根立管的话是20的立管怎么调

图片附件: 01.png (2016-4-30 15:17, 3.62 KB) / 该附件被下载次数 1929
http://bbs.lubanu.com/attachment.php?aid=89813&k=002e3d14b5951f5fc4ee087845c7fac2&t=1748619953

作者: 鲁班技术034 时间: 2016-5-2 15:01 标题: 回复 1# wang5637199 的帖子

楼主您好
今天没有安装工程师值班，您的问题会在明天上午8点半之后给您回复，您也可以拨打400-920-3000转2进行咨询

作者: 鲁班技术026 时间: 2016-5-3 09:35 标题: 回复 1# wang5637199 的帖子

楼主你好，“用桥架配线引线后在一个位置生成了两根立管，怎么能让他生成一根”是什么意思，每个设备一根立管，根据设别进行自动生成的，请具体描述下

作者: wang5637199 时间: 2016-5-3 11:18

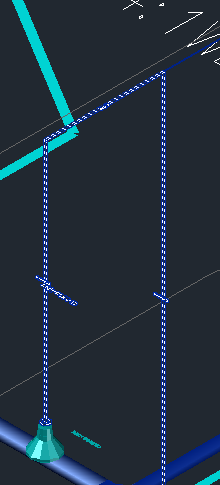

桥架标高7.9 在桥架两侧10米高度有两个照明灯具平管高度为13.5米用配线引线自动生成配管时下边那个灯自动生成了一根立管上边那个灯也自动生成了一根立管我图纸要求是一根立管就好了怎么操作一下

图片附件: QQ截图20160503103459.png (2016-5-3 11:18, 2.11 KB) / 该附件被下载次数 1933
http://bbs.lubanu.com/attachment.php?aid=89822&k=264590ae824a0493cd17ccf34b86cb06&t=1748619953

图片附件: QQ截图20160503103522.png (2016-5-3 11:18, 11.51 KB) / 该附件被下载次数 1939
http://bbs.lubanu.com/attachment.php?aid=89823&k=963be11456133e8c5116dac4ac5316b8&t=1748619953

图片附件: QQ截图20160503103603.png (2016-5-3 11:18, 18.22 KB) / 该附件被下载次数 1943
http://bbs.lubanu.com/attachment.php?aid=89824&k=7370233f29afc0a66821d7e028ea16b4&t=1748619953

图片附件: QQ截图20160503103619.png (2016-5-3 11:18, 10.9 KB) / 该附件被下载次数 1955
http://bbs.lubanu.com/attachment.php?aid=89825&k=358760b3f8ea8ae0d8694226f1690b3e&t=1748619953

作者: 鲁班技术026 时间: 2016-5-3 11:51 标题: 回复 4# wang5637199 的帖子

这个就不能用配线引线了，配线引线一个引出端之后连接设备就是一根垂直立管，公用的这部分就要单独利用任意布管线和垂直管线功能进行单独布置了
