标题: 现在的暗柱图都是这样子的，为什么直接转化很多没法识别 [打印本页]

作者: 734474406 时间: 2016-6-16 22:21 标题: 现在的暗柱图都是这样子的，为什么直接转化很多没法识别

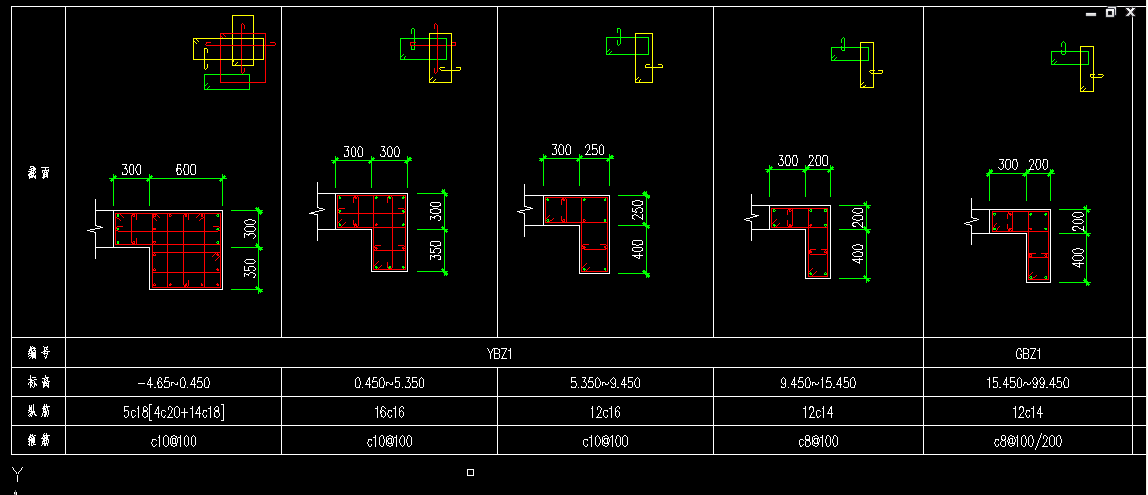

现在的暗柱图都是这样子的，为什么直接转化很多没法识别？

1、大部分的
GBZ能够识别，虽然尺寸和钢筋偶尔不对。
2、所有的YBZ均无法识别，没名称，没图形和钢筋。

[ 本帖最后由 734474406 于 2016-6-16 22:24 编辑 ]

图片附件: 11111111.png (2016-6-16 22:21, 24.57 KB) / 该附件被下载次数 1883
http://bbs.lubanu.com/attachment.php?aid=90279&k=37b04c2ee4eea2fe9743812819a36718&t=1745209770

图片附件: 22222222222.png (2016-6-16 22:21, 21.32 KB) / 该附件被下载次数 1836
http://bbs.lubanu.com/attachment.php?aid=90280&k=173d96bef75ddba598d2a947c3d71f94&t=1745209770

图片附件: 33333333333333333333333.png (2016-6-16 22:21, 16.7 KB) / 该附件被下载次数 1899
http://bbs.lubanu.com/attachment.php?aid=90281&k=be1965ed0485cd1e86ec17fc213205b2&t=1745209770

图片附件: 1111111111111111111.png (2016-6-16 22:23, 60.14 KB) / 该附件被下载次数 1872
http://bbs.lubanu.com/attachment.php?aid=90282&k=ed543593b29cfe8bb1d9694a2e563bca&t=1745209770

作者: 734474406 时间: 2016-6-16 22:26

感觉除了连梁表转化好用以外，暗柱表转化真的一塌糊涂啊。

作者: 734474406 时间: 2016-6-16 22:27

有遇到这种图纸的朋友吗？有高招的话请教我，跪求

作者: lichengtong 时间: 2016-6-17 09:42

你看看柱表是不是分开成几块了，软件要求只能一个表格的。

作者: 鲁班技术033 时间: 2016-6-17 09:44 标题: 回复 1# 734474406 的帖子

楼主您好：转化时在自动识别时，名称是否输入，是否按照视频讲解一一转化的？

作者: 734474406 时间: 2016-6-18 09:18

统一回复哦：1、图纸没问题，是自己忽略了。高层建筑地下室到4层左右为约束构件，没有构造构件，因此暗柱表转化时是没有约束构件的。（这个在鲁班视频里从来没有体现过，网络上面的各种鲁班答疑问题500例之类都没有，自己认真检查后才发现，新鸟真的很困惑，老鸟可能直接忽略了。）

2、视频没问题，操作也没有问题。因为所有视频我都下载到电脑反复观看，放慢镜头看的。在感谢033认真回复的同时，想提个问题哦。
所有视频暗柱转化都是当层标高的，而且只有一个柱。而我这图一个柱从地下室上来连续分成好几个标高，好几个图样与钢筋。而这些东西，全部统一在一张图纸上面。（详见一楼上的截图）在这种情况下，根据实际使用的结果来看，鲁班钢筋还无法在相应楼层转化相应标高暗柱截面信息，有没有什么其他更好办法？（是不是目前鲁班只能识别到名称这一级别，标高之类还是无法识别）

[ 本帖最后由 734474406 于 2016-6-18 09:21 编辑 ]
