作者: ehuang2009 时间: 2016-10-28 21:25 标题: 锚固问题

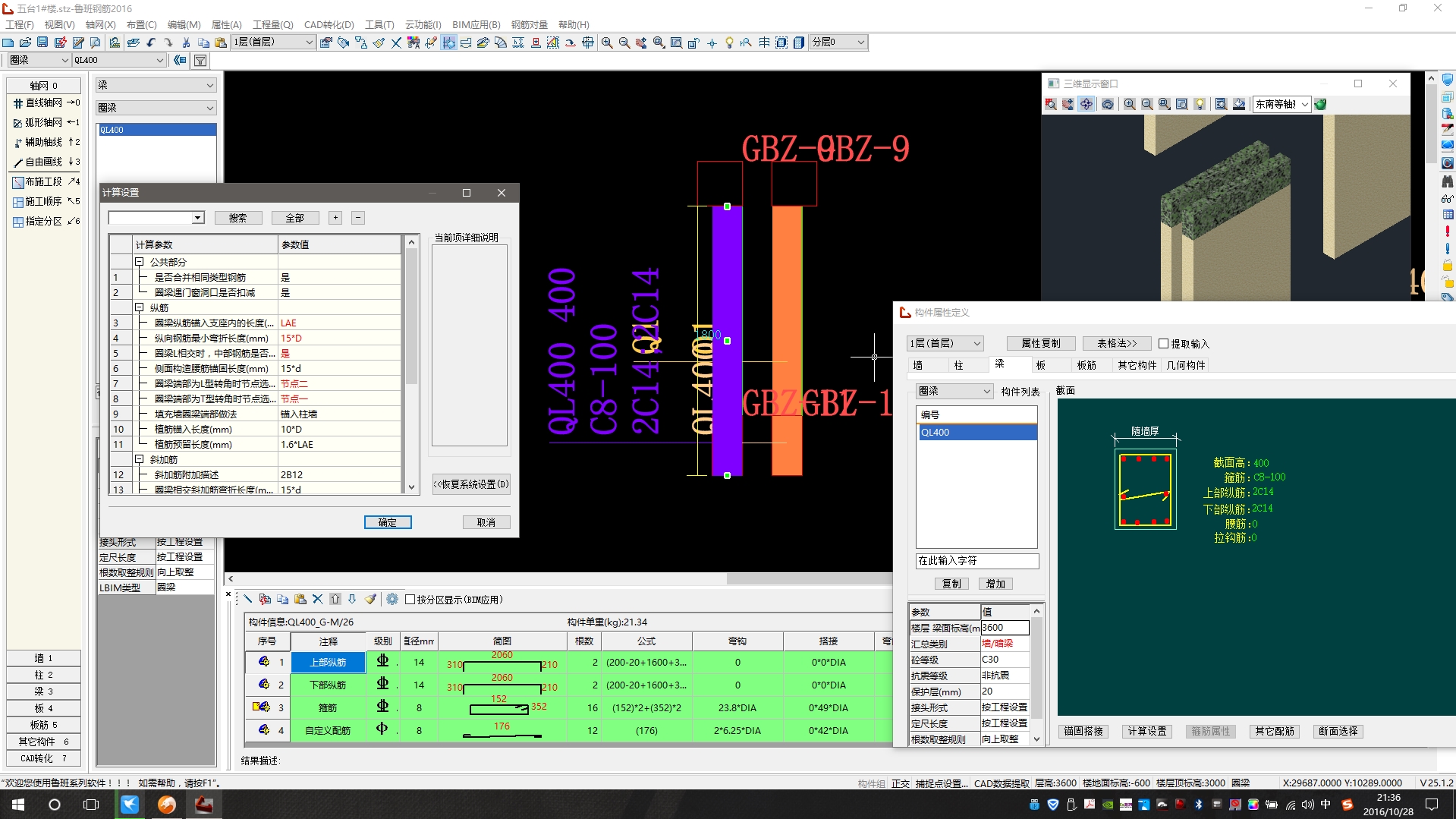

这样布置圈梁是为了用圈梁代替暗梁，暗梁的计算设置中支座锚固值不好调整，但是，圈梁两端的GBZ都是400长，端支座构件一样，为什么圈梁纵筋c14两端弯折一个310一个210，按设置，应该都是15D=210才对呀?这里面软件的计算公式是什么？
下面的GBZ 400长，墙在柱里拉通布置，智能布圈梁，看计算公式，下面这个支座只读了一半宽，也就是200，上面的读了全宽300，而LAE=35d=490 上面弯折；490-300+20=210
下面支座弯折：490-200+20=310

问题：为什么下面支座宽度只读一半？？
第二张图

[ 本帖最后由 ehuang2009 于 2016-10-28 22:02 编辑 ]

图片附件: 猎豹截图20161028205228.jpg (2016-10-28 21:25, 842.62 KB) / 该附件被下载次数 1551
http://bbs.lubanu.com/attachment.php?aid=91365&k=c7635ecd4d1d11eb223a3ca8ab914d70&t=1745180005

图片附件: 猎豹截图20161028213617.jpg (2016-10-28 22:02, 802.93 KB) / 该附件被下载次数 1458
http://bbs.lubanu.com/attachment.php?aid=91370&k=68510fe6524aca99639261e14c020011&t=1745180005

作者: 鲁班技术026 时间: 2016-10-28 21:50 标题: 回复 1# ehuang2009 的帖子

楼主你好，今天没有钢筋工程师值班，可以拨打下免费热线：400-961-1988，转2再转2进行咨询。

作者: 鲁班技术033 时间: 2016-10-29 10:05 标题: 回复 1# ehuang2009 的帖子

楼主您好：加QQ：631181063，将您设置的工程模型保存发来。
