标题: 请问图中跨版负筋布置范围是什么？ [打印本页]

作者: hanshihong 时间: 2017-2-9 17:56 标题: 请问图中跨版负筋布置范围是什么？

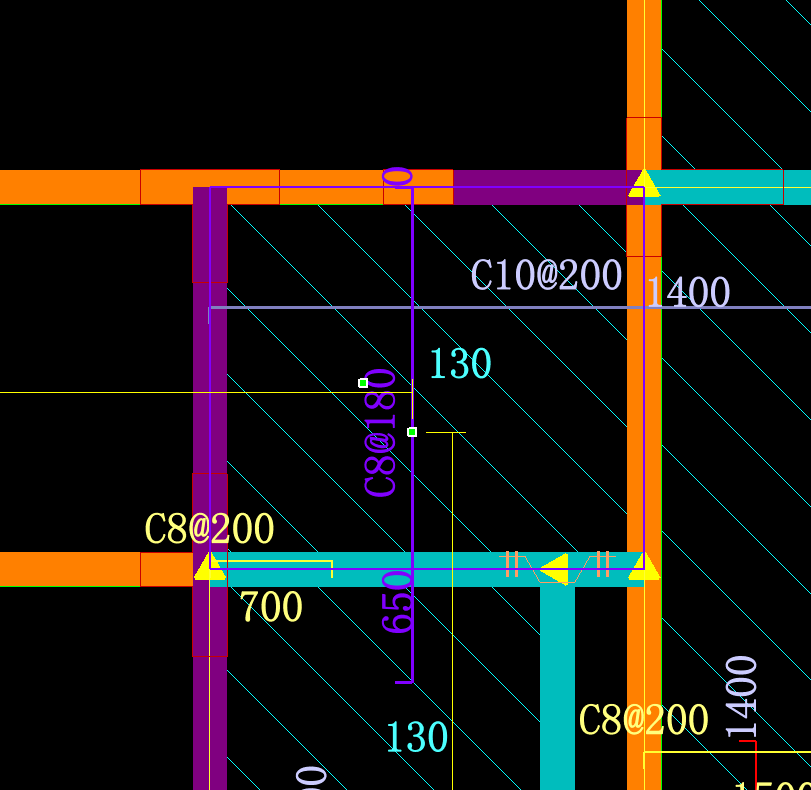

图中箭头所指的跨版负筋布置范围是什么呢？

图片附件: 跨版负筋.png (2017-2-9 17:56, 44.02 KB) / 该附件被下载次数 990
http://bbs.lubanu.com/attachment.php?aid=92086&k=7f86a846cb0c49867102938837131c26&t=1751944203

作者: hanshihong 时间: 2017-2-9 17:58

是这样吗？

图片附件: 1.png (2017-2-9 17:58, 18.38 KB) / 该附件被下载次数 2070
http://bbs.lubanu.com/attachment.php?aid=92087&k=1d4807414880bd8f5d9618be081f874a&t=1751944203

作者: hanshihong 时间: 2017-2-9 18:00

还是这样的？

图片附件: 1.png (2017-2-9 18:00, 29.94 KB) / 该附件被下载次数 959
http://bbs.lubanu.com/attachment.php?aid=92088&k=9a021c3dc2d579895b17616bd6502a25&t=1751944203

作者: hanshihong 时间: 2017-2-9 18:22

图中选中的跨板负筋这样布置对吗？

图片附件: 2.png (2017-2-9 18:22, 49.54 KB) / 该附件被下载次数 1018
http://bbs.lubanu.com/attachment.php?aid=92089&k=89b08ef2e2ea18f4bd16755f3828e9d0&t=1751944203

作者: 鲁班技术083 时间: 2017-2-9 18:30 标题: 回复 4# hanshihong 的帖子

楼主您好，板筋一般是按梁、墙的位置来确定范围，建议参考图之中墙梁位置做区分

作者: hanshihong 时间: 2017-2-9 18:40

还是不明白，还是拿例子说吧，2楼和3楼那种做法是对的？4楼做法正确吗？

作者: 鲁班技术083 时间: 2017-2-9 20:07 标题: 回复 6# hanshihong 的帖子

楼主您好，3L的应该是正确的，以梁作为板筋的支座来区分；

作者: cz691446127 时间: 2017-2-10 21:12

计算一下看就知道了
