标题: 防水不起卷怎么办 [打印本页]

作者: winorange 时间: 2018-1-14 14:39 标题: 防水不起卷怎么办

阳台地面防水四周要起卷，在附件尺寸中已经设置好了，但是有一部分能起卷，一部分不能起卷，能起卷部分是正常的墙柱交界的地方，不能起卷的是梁翻沿部分，梁翻沿画在了下一层，难道无法跨层吗这个。

图片附件: QQ图片20180114143522.png (2018-1-14 14:39, 116.01 KB) / 该附件被下载次数 705
http://bbs.lubanu.com/attachment.php?aid=93932&k=bb80fa5f0a611480982e2c63b647b952&t=1714856273

作者: 鲁班技术042 时间: 2018-1-14 16:14 标题: 回复 1# winorange 的帖子

楼主您好：
楼地面防潮层和梁是否上翻是没有关系的，请看一下计算式扣除了什么内容，这块地方手动重新布置一下看看。

作者: winorange 时间: 2018-1-15 11:14 标题: 回复 2# 鲁班技术042 的帖子

看了计算式，没显示扣别的东西，就扣了一个门，门那个位置是正常的。能上卷的都是本层交界处有上翻的构件，那些没上卷的，在本层没有上翻交界的构件，但下层的梁的标高是在这层伸上来的。

作者: 鲁班技术042 时间: 2018-1-15 13:53 标题: 回复 3# winorange 的帖子

楼主您好：
梁构件是不支持防潮层上翻的。

作者: 谷雨 时间: 2018-2-5 15:45

请问你这个问题后面是如何解决的，我也碰到了，梁上翻没有布置墙的位置防水上翻部分没有计算

作者: 谷雨 时间: 2018-2-5 15:48 标题: 回复 1# winorange 的帖子

请问你这个问题是怎么处理的？我也碰到了有梁的位置没有墙，这个部位就没有防水上翻的量。

作者: 鲁班技术007 时间: 2018-2-5 17:41 标题: 回复 6# 谷雨的帖子

您好可以用墙来替代梁

作者: a578159618 时间: 2018-3-5 09:57

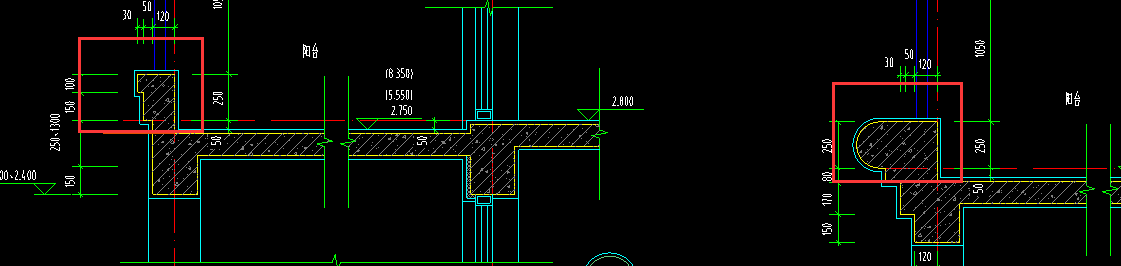

类似这种外墙节点，布装饰不能用墙代替该咋办？手算吗

图片附件: K2O%86IZC1VSTE2_)PFVHOT.png (2018-3-5 09:57, 24.05 KB) / 该附件被下载次数 1885
http://bbs.lubanu.com/attachment.php?aid=94215&k=d73b7e98e498d1cb90844ba08cd5e3d4&t=1714856273

作者: 鲁班技术042 时间: 2018-3-5 10:47 标题: 回复 8# a578159618 的帖子

楼上您好：
可以用自定义线性构件来布置。

作者: 流云-仁杰 时间: 2018-3-5 12:28

删除重新画此屋面，然后再设置翻边
