问个高级画法问题
[打印本页]
作者:
winorange
时间:
2018-2-7 15:13
标题:
问个高级画法问题
如果像教堂一样的顶，圆锥形，里面是空的，这种怎么画，在体构件中有圆锥体，但里面是实心的，有没有不是实心的那种圆锥形怎么画。
作者:
鲁班技术007
时间:
2018-2-7 19:03
标题:
回复 1# winorange 的帖子

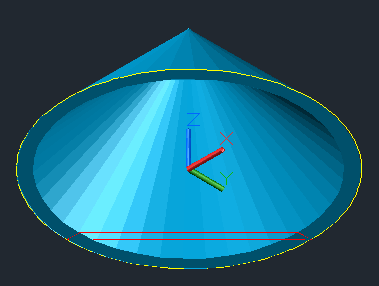

您好，可以用自定义线性构件绘制，具体方法与效果如图所示：
红色：自定义线性构件截面；
蓝色：自定义线性构件捕捉点；
黄色：沿此线顺时针绘制。
图片附件:
(2018-2-7 19:03, 5.23 KB) / 该附件被下载次数 1213
http://bbs.lubanu.com/attachment.php?aid=94145&k=c751728843484902101b4b1fa7778a55&t=1714308137
图片附件:
(2018-2-7 19:03, 14.34 KB) / 该附件被下载次数 1256
http://bbs.lubanu.com/attachment.php?aid=94146&k=eca521d4c56cd778fb02a3dd94a53d15&t=1714308137
作者:
winorange
时间:
2018-2-8 08:45
厉害，我去试试
作者:
winorange
时间:
2018-2-8 08:50
成功了，谢谢。
