标题: 关于基础构件捕捉点的问题。 [打印本页]

作者: 逍遥门☆庆仔 时间: 2018-8-8 22:17 标题: 关于基础构件捕捉点的问题。

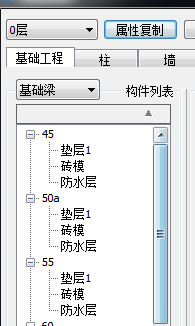

在绘制基础构件时，如满堂基础，独立基础，基础梁，实体集水井等，因为这些构件下面还挂了垫层，防水，土方，砖膜等附属构件。在绘制时非常非常容易捕捉到附属构件，特别在满堂基础中最容易捕捉错误，
如下图，通过炸开构件就能发现那些隐藏的附属线条，就是这些隐藏的附属线条在作怪。
我们绘制图形时应该只需要捕捉实体构件本身，必须屏蔽掉下面的附属构件的捕捉。
因为捕捉点的问题绘图效率会打很大的折扣，特别在满堂基础操作中，因为满堂基础一般面积较大，在绘制完集水井时，稍微对满堂基础有点拖动点，电脑就要卡老半天，希望改进这个捕捉点的问题。

图片附件: 123.png (2018-8-8 22:17, 23.31 KB) / 该附件被下载次数 1012
http://bbs.lubanu.com/attachment.php?aid=94757&k=e95edce574373b459e2b53e7bfe7636a&t=1744830482

图片附件: 333.png (2018-8-8 22:17, 9.41 KB) / 该附件被下载次数 1041
http://bbs.lubanu.com/attachment.php?aid=94758&k=bc94060f61c646a7afad1d8c2fe49870&t=1744830482

图片附件: 444.png (2018-8-8 22:17, 14.69 KB) / 该附件被下载次数 1052
http://bbs.lubanu.com/attachment.php?aid=94759&k=47603f299e4f8b9363004043ad87c1bc&t=1744830482

图片附件: 555.png (2018-8-8 22:17, 11.13 KB) / 该附件被下载次数 1076
http://bbs.lubanu.com/attachment.php?aid=94760&k=f7185ce3e94241eb2d97a7e021376fd1&t=1744830482

图片附件: 666.png (2018-8-8 22:17, 15.53 KB) / 该附件被下载次数 1014
http://bbs.lubanu.com/attachment.php?aid=94761&k=12f8c9eddf4c7846f4576a40f6bcab69&t=1744830482

作者: 鲁班技术007 时间: 2018-8-9 08:56 标题: 回复 1# 逍遥门☆庆仔的帖子

楼主您好！隐藏掉不需要的图层再操作。

作者: 逍遥门☆庆仔 时间: 2018-8-9 09:23

画图时肯定隐藏掉垫层，砖模，防水层还有土方啊，问题就是隐藏了软件也还会自动捕捉这几个附属构件的。
我们在绘图时是不需要捕捉这些附属构件的，只需要主体构件的捕捉就行了。

作者: wszxf 时间: 2018-8-9 09:40

如果要操作现有的满堂基础。最好不要有垫层、土方、集水井。不然你怎么关都没用的。
最后计算时再生成垫层、土方这种东西。

作者: winorange 时间: 2018-8-9 10:31

原来还有这样的问题，一直没发现基础捕捉会有问题。

作者: 逍遥门☆庆仔 时间: 2018-8-9 11:43

对啊，关了也没用的，软件默认就有附属构件存在的，绘图时也会捕捉到附属构件的，所以软件这个地方应该优化，不捕捉附属构件，只捕捉主构件就行了的。
当然像郑总说的先把附属构件删除，到最后再去增加附属构件也是个变通办法，但这也只是去变通，最重要的是软件应该优化。

作者: 鲁班技术007 时间: 2018-8-9 13:22 标题: 回复 6# 逍遥门☆庆仔的帖子

我这边再测试下有问题直接反馈给研发。

作者: 逍遥门☆庆仔 时间: 2018-8-9 14:11

你就简单的画个满堂基础，然后画一条线，像我下图这样，你看软件捕捉的那个端点是满堂基础的端点吗？
不是，我隐形的附属构件的一个端点的。这个捕捉隐形附属构件的问题很严重，绘图非常容易出错，修改起来超级麻烦，特别是做好集水井后的满堂基础，修改时会卡出翔的。

图片附件: QQ图片20180809140815.png (2018-8-9 14:11, 6.84 KB) / 该附件被下载次数 1004
http://bbs.lubanu.com/attachment.php?aid=94765&k=caefce700bdee359cd5e91caf5711923&t=1744830482

作者: 逍遥门☆庆仔 时间: 2018-8-9 14:16

再看下图，这种捕捉是最致命的。后面修改起来超级麻烦，还很难很难发现。

图片附件: 444.png (2018-8-9 14:16, 30.51 KB) / 该附件被下载次数 1006
http://bbs.lubanu.com/attachment.php?aid=94766&k=6173a0b1d903369ea77a24e2ce919a5a&t=1744830482

作者: 鲁班技术007 时间: 2018-8-9 14:29 标题: 回复 9# 逍遥门☆庆仔的帖子

您用的是哪个版本软件，什么CAD平台呢？我这边按您说的没有发现这个问题

作者: 逍遥门☆庆仔 时间: 2018-8-9 16:46

29.0.1，CAD2006

作者: 鲁班技术007 时间: 2018-8-9 16:57 标题: 回复 11# 逍遥门☆庆仔的帖子

我用29.0.1，cad2006的版本也没有发现这个问题。您方便发送一个问题工程看一下吗？

作者: 逍遥门☆庆仔 时间: 2018-8-9 17:13

怎么会呢？这不是问题工程的问题好吧，你加一下QQ：78800771，给你远程看看就知道。

作者: winorange 时间: 2018-8-9 17:47

我就发现那些的自定义构件外墙结点这种，是无法捕捉到的，也很麻烦。

作者: 逍遥门☆庆仔 时间: 2018-8-9 18:00 标题: 回复 12# 鲁班技术007 的帖子

你们是怎么测试的？怎么就发现不了呢？
还有，工程我昨天已经发到你们的邮箱了的。

作者: 鲁班技术007 时间: 2018-8-10 08:46 标题: 回复 14# winorange 的帖子

自定义构件是不能捕捉的，否则一个复杂的断面绘制起来就会出现楼主说的情况。

作者: 鲁班技术007 时间: 2018-8-10 08:47 标题: 回复 15# 逍遥门☆庆仔的帖子

就是根据您说的方法绘制满堂基，然后画线看有哪些捕捉点，但是只有满基实体边线可以捕捉到
我拿您的工程试一下吧

作者: 鲁班技术007 时间: 2018-8-10 11:14 标题: 回复 15# 逍遥门☆庆仔的帖子

您的工程确实有这样的问题我把工程给研发看一下是什么原因导致的。

作者: 逍遥门☆庆仔 时间: 2018-8-10 11:40

是任何一工程都是有这个问题，就是会捕捉附属构件，哪怕附属构件隐藏了也会捕捉到，这在画图时会带来很**烦。

作者: 鲁班技术007 时间: 2018-8-10 13:01 标题: 回复 19# 逍遥门☆庆仔的帖子

工程已经提交给研发了，研发会去查明是什么原因。

作者: resistwind 时间: 2018-8-13 23:10 标题: 回复 1# 逍遥门☆庆仔的帖子

给你点赞，绘制满堂基础经常出现捕捉不准确的问题，特别是多个满堂基连在一起，每次绘制都要吧图形放大到最大级别然后在捕捉这样才稍微好点！！
